改进的
电磁流量计电磁场求解

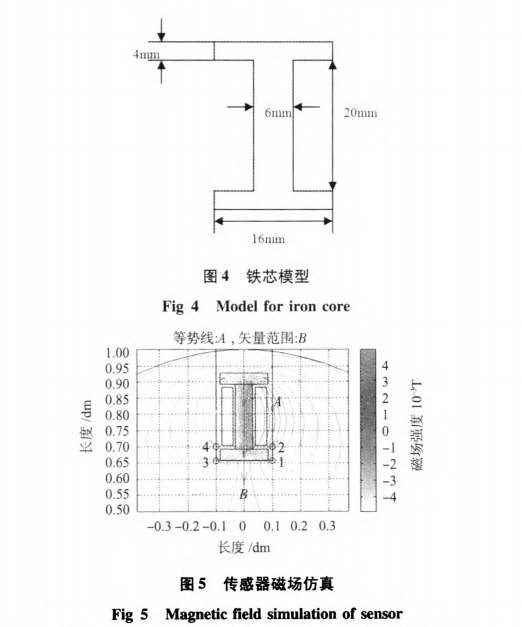

为了可以增加管道内的磁场强度，在线圈中插入“工”字型铁芯，并在测量杆的两侧安置新的电极。5。。铁芯二维模型如图4所示。设置PDE参数，铁芯的磁导率弘=200，其余各个区域磁导率肛=1，左线圈中电流密度J=-1，右线圈中电流密度j=l，其余传感器、管道、电极和铁芯区域电流密度均为0。传感器周围的电磁场如图5所示。
1，2对电极与3，4对电极连成的直线和磁场以及平均流速成相互垂直关系，液体流经电极时产生感生电动势。表1中日，代表未插入铁芯的传感器电极所处位置的磁场强度，日。代表插入铁芯后电极所处位置的磁场强度。
插入铁芯后，电极所在区域内的磁场强度明显增大，液体流经电极时产生的感生电动势数值较大，其抗干扰能力也得到了很大的提升旧
