品牌：德克森仪表

名称：DKS-UQZ-10磁翻板液位计捆绑式远传变送器

简介：

捆绑磁翻板液位计将液位变化的电阻信号转换成二线制4～20MADC标准信号输出，该信号可方便地与我公司生产的微电脑工业智能控制仪配套使用，或接其它二次仪表，从而达到显示、控制、调节和报警的目的。

概述与原理

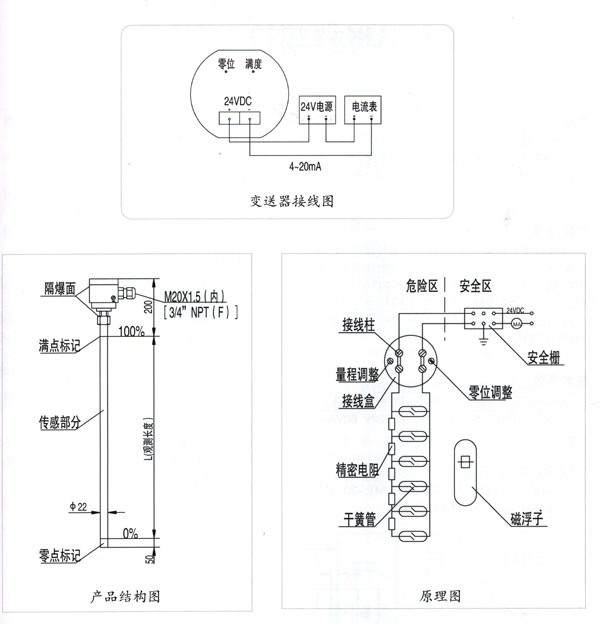

DKS-UQZ-10磁翻板液位计捆绑式远传变送器由液位传感器和转换模块组成，该变送器的传感器以捆绑的形式固定在UZ型磁性浮子液位计的主导管外侧，使其处于液位计同一磁耦系统中，当磁性浮子随液位上下移动时，对应液位位置的干簧芯片组受浮子内磁场的作用而动作，电阻链阻值发生变化，通过转换模块将变化的电阻信号转换成二线制4～20MADC标准信号输出，该信号可方便地与我公司生产的微电脑工业智能控制仪配套使用，或接其它二次仪表，从而达到显示、控制、调节和报警的目的。变送器机壳内线路板上有零位调整旋钮和满量程调整旋钮，可方便的确定零位和满量程点位。
特点
结构简单、安装方便、性能可靠.耐腐蚀、防爆、显示清晰。

技术参数：
测量范围：300～10000mm　　　
准确度：±10mm 特殊要求：±5mm　　
输出信号：二进制4～20mADC
电源电压：24VDC 　负载能力：＜1.0W　　　　　　　
环境温度：-40℃～+120℃
介质温度：300℃　　
防护等基：IP65
防爆等基：本安型：ib Ⅱ CT4　隔爆型：d Ⅱ BT4
出线接口螺纹：防水型M15×1.5，内螺纹　隔爆型M20×1.5，内螺纹。
调试须知
　　UZ－10C系列磁翻板液位计和UQZ-10捆绑式远传变送器出厂时经调校检定合格后用抱箍固定在益起。用户安装前可进行整体调试（卸下底法兰、移动磁性浮子、指示器指示底位置应与变送器输出相对应）。也可将变送器拆下来进行单独调试，方法是用磁钢置于变送器传感器部分零位标记处，此时输出应为4mA；用磁钢置于变送器传感器部分满度标记处，此时输出应为20mA。若零位、满度超差，即可调节零位电位器和量程电位器，反复调整，直到达到要求为止。变送器单独调试好以后，要重新用抱箍固定在液位计主导管外侧，必须注意的是液位计的下引液管中心线必须对准指示器刻度标尺的零位和变送器传感器部分的零位标记处。
