品牌：德克森仪表

名称：DKS-UDZ电接点水位计

简介：

UDZ型电接点双色水位计，主要用于各种汽包水位、高、低加热器、除氧器、蒸发器以及连排水箱等水、液位测量


  • DKS-UDZ电接点水位计
    产品概述
    DKS-UDZ电接点水位计主要用于各种汽包水位、高、低加热器、除氧器、蒸发器以及连排水箱等水、液位测量，与同类产品相比较具有操作简便、使用寿命长、保险系数高等特点。但不适宜于易爆、易燃和腐蚀性液体的液位测量和控制.本水位计主要由测量筒体、陶瓷电极、汽水法兰、二次仪表等组成。

    工作原理

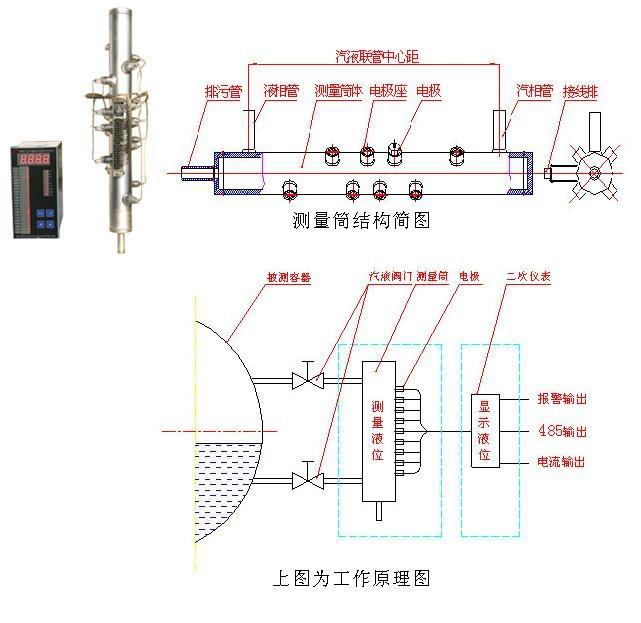

    本仪表利用炉水和蒸汽的导电率差异的特性进行测量，由于液位的变化使部分电极浸入水中，部分电极置于蒸汽中，浸入炉水中的电极对筒体阻抗减小，而置于蒸汽中的电极对筒体的阻抗增大。利用这一特性，可将非电量的水位转化为电量，送给智能二次仪表，从而实现水位的显示、报警、保护、连锁之功能。运用单片机控制，通过硬件看门狗的使用可在单片机程序跑飞时自动复位，保证了仪表工作状态更加安全、可靠。同时采用热工习惯标志的汽红、水绿的双色合成光柱，真实、直观地显示汽、水液位。

    技术特点
    1.采用红、绿双色合成光柱显示水位，红色数码管显示水位坐标值，解决了操作人员监视运行状态时眼部易疲劳的状况，具有直观、清晰的视觉效果。
    2.具有内报警（声光提示）外报警（继电器输出）、消音、自检、筛选功能。与老式二次仪表相比较具有操作更加简便、直观，可一次多点设定报警数值。
    3. 利用CMOS高输入阻抗的特点，信号输入回路仅有弱小的电流通过电基，可将电极的化学腐蚀减少到槜低限度，因此，本二次仪表能够更加明显的延长电极的使用寿命。
    4.通过模糊控制，根据不同水质自动调节电极的电、水阻阀值 ，以适应不同的应用需求。

  • 技术参数
    液体水阻范围：0—500kΩ（自动跟踪）
    模拟显示：一组变色发光二极管（最多19点，特殊规格可达38点）以汽红水绿方式配合标尺刻度显示即时液位值。
    数字显示：一位符合管三位数码管（或四位数码管）以数字方式显示即时液位值。
    超纯陶瓷电极至二次仪表引线长度：≤200m
    隔离输出：0～10mA（RL＜1kΩ＝，4～20mA（RL＜500Ω）（线性）
    报警输出触点容量：AC220V，1A；
    可供四组（上下限各二位）常开常闭触点，特殊要求，可供六组且可进行五组、四组不同组合（三上三下、三上二下、二上三下、三上一下、一上三下）常开触点。
    机内直流电池供电时间≥1小时
    工作电源：AC220V±10%，50Hz±1Hz
    仪器工作条件：环境温度：-10℃～+45℃；相对湿度：≤85%
    仪表开孔尺寸：152+1×76+1或152+1×152+1mm
    仪表外型尺寸：竖式：80×160×150mm（宽×高×长） 方型：160×160×150mm（宽×高×长）
    横式：160×80×300mm（宽×高×长） 壁挂式：173×225×80mm（宽×高×厚）
    技术指标
     工作压力
     2.5Mpa≤PN≤32Mpa
     筒体规格
    Φ89×12；Φ108×15
     连通管规格
     Φ38×5
     排污管规格
    Φ28×4 20G

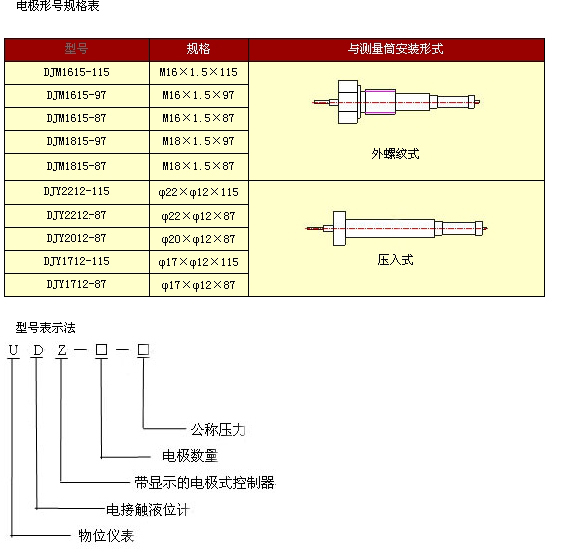

    电极安装形式
     分压入、旋入式两种
     二次仪表技术参数

     环境温度
    -10℃～+45℃
     相对湿度
     80% 无凝结
     电    源
     220VAC±10%, 50Hz 电流＜1A
     功    耗
     ＜10VA
     安装方式
     竖式盘装
     外形尺寸
     280*80*160（mm) (长*宽*高）
     仪表盘开口尺寸
     152*76（mm)

  •

  • 请拨打德克森仪表客服热线 0517-86930968 咨询详情！
