品牌：HS

名称：HS-ULC外贴液位开关 外贴液位开关

简介：

适用于医药，石油，化工，电力，食品等行业的各类液体液位工程控制，对于有毒的、强腐蚀、危险品液体的检测，该产品更是理想的选择。

  •  1．产品概述

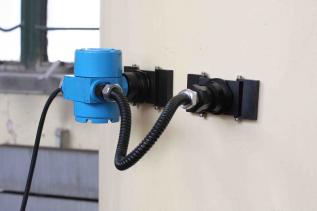

    HS-ULC外置式超声波液位控制器（也称液位开关）是一种新型液位测量报警装置。主要用于监测储罐液面，实现上下限报警或监测管道中是否有液体存在（干态保护），储罐材质可以是各类金属、非金属或不发泡塑料，壁厚可达50mm。这种技术不受介质密度、介电常数、导电性、反射系数、压力、温度、沉淀等因素的影响，所以适用于医药，石油，化工，电力，食品等行业的各类液体液位工程控制，对于有毒的、强腐蚀、危险品液体的检测，该产品更是理想的选择。
    2．工作原理
    液位控制器的传感器（探头）产生的高频超声波脉冲可穿过容器壁。这个脉冲会在容器壁和液体中传播，还会被容器内表面反射回来。通过对这种反射特性的检测和计算，就可以判断出液位是否达到了控制器安装的位置。液位控制器可输出继电器信号，便于实现对液位的监测控制。
    3．产品特点
    ●  非接触式测量：工业仪表中最理想的测量方式
    ●  精度高、反应灵敏
    ● 适用面很广：可用于有剧毒的、强腐蚀性的、高压力的、各种复杂工况、以及爆炸性气体环境下的各种液体介质测量
    ●  安装方便、操作简单
    ● 安装可不停产、不清罐、不动火
    ● 仪表不需要定期标定
    ●  仪表工作可靠、性能稳定
    ●  仪表不需要使用方维修、免维护
    ●  使用寿命长
    ●  智能型、电子仪表
    ● 抗干扰能力强
  •  4．技术参数

    4.1.性能
    ●  重复性误差：±5mm
    ●  滞后：1～3秒
    4.2.供电
    ●  24V DC±5%（四线制）或 220 V AC/24V AC（两线制）
    4.3.信号输出
    ●  输出信号：  继电器输出（触点为无源节点）
    ●  继电器容量：60V AC/DC 0.5A（四线制） 或 250V AC/DC 5A（两线制）
    4.4.接口
    ●  电气接口规格：M20×1.5mm（可根据现场适配各类接口）
    ●  穿线孔直径：  Φ8mm（适配电缆直径Φ6～8mm）
    4.5.外壳
    ●  材    质：铸铝
    ●  防护等基：IP65
    ●  防爆标志：ExdmIICT6
    4.6.探头
    ●  防爆标志：Exmb II T4
    ●  防护等基：IP65
    4.7.适用场所
    ●  适用场所：除煤矿外的其它爆炸性气体环境
    4.8.环境条件
    ●  主机使用环境温度：-40℃～+60℃
    ●  超声波探头使用环境温度：-40℃～+100℃，（高温探头使用环境温度最高可达200℃）
    ●  湿度：15%～100% RH
    注：若温度低于-40℃时，建议增加保温措施（加保温层或伴热装置）；主机及探头均需保温。
    5．应用条件
    5.1.介质要求
    ●  纯净液体、乳状液体、悬浮状液体
    5.2.被测容器
    ●  材质：钢、不锈钢、玻璃、不发泡塑料等密实材料
    ●  可测壁厚：最大 50mm

  •  6．订货选型

    HS–ULC

    □

    □

    □

    □

    □

    □



    基本代号











       L

    两线制

       S

    四线制

       1

    小管径用探头

       2

    大管径用探头

       1

    复合探头

       2

    双探头

    D

    双校模式

    E

    单校模式

      P

    常温型

      F

    高温型

    A

    普通型

    B

    防爆型
便携式液位指示器 HS-2000 智能型外置式超声波液位计
