品牌：VICTOR

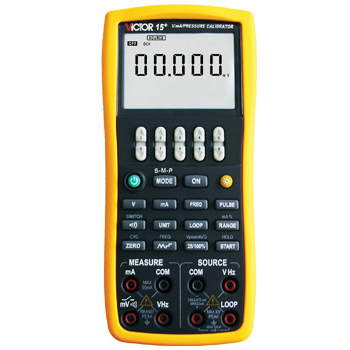

名称：过程校验仪(过程信号源)VICTOR 15+

简介：

测量和输出的精度达0.02%，测量显示为5位，输出显示为6位测量功能：直流电压、直流电流、频率、通断测量、压力输出功能：直流电压、直流电流、模拟变送器、频率、脉冲个数、压力内部提供24 V回路电源给变送器供电，并同时进行毫安测量

产品特点
技术参数
订购选型
资料下载

过程校验仪(过程信号源)VICTOR 15+基本特点：
          测量和输出的精度达0.02%，测量显示为5位，输出显示为6位

测量功能：

直流电压、直流电流、频率、通断测量、压力

输出功能：

直流电压、直流电流、模拟变送器、频率、脉冲个数、压力

          内部提供24 V回路电源给变送器供电，并同时进行毫安测量

          快速响应的开关测试允许捕获开关的设置、重新设置等动作

          直流电流输出时，可提供25%和100%的手动步进、自动步进及自动斜坡的输出功能

          大屏LCD多重数据显示，可同时显示：直流电流和%值

          可配备APM系列的43个不同压力量程的压力模块，可显示5位数压力测量值，精度达0.025%

          具备压力自动调零功能；具有对开关进行测试的功能，在开关由断─通或由通─断时自动锁定当前的压力显示值和开关的通断状态

          操作性能优越键盘配置，输出设定的增减键与LCD上显示设定值按位对应，

          采用面板校准技术，无需打开机壳便可进行校准

          带白色LED背光，并具有自动背光关闭和自动电源关闭功能，适合现场使用

测量基本技术指标 [ 适用于校准后一年内、23℃±5℃、35～70%RH、精度=±（读数%+量程%）]

测量功能	量程	测量范围	分辨力	准确度	备注
直流电压 DCV	200mV	-20.00～220.00mV	10μV	0.02+0.02	输入电阻：约100MΩ
	5V	-0.5000～5.5000V	0.1mV	0.02+0.01	输入电阻：约1MΩ
	50V	-5.000～55.000V	1mV	0.02+0.01	输入电阻：约1MΩ
直流电流 DCI	50mA	-4.000～55.000mA	1μA	0.02+0.01	输入阻抗：5Ω
频率 FREQ	500Hz	3Hz～500.00Hz	0.01Hz	±2个字	输入阻抗：大于100kΩ 频率灵敏度：方波至少3Vp-p 50%占空比
	5KHz	3Hz～5.0000KHz	0.1Hz
	50KHz	3Hz～50.000KHz	1Hz
通断检测	≤250Ω 发声	OPEN/CLOSE			开路电压约2.5V

其他特性：

测量速率：2次 / 秒

DCV测量

共模抑制： 50Hz/ 60Hz > 120分贝

串模抑制： 50Hz / 60Hz > 60分贝

温度系数：0.1 *（指定精度）% / ℃ （温度范围5~18℃ 或 28~50℃）

输入端子间和地间施加最大电压：60Vp-p

mA端子最大电流：55mA

mA端子输入保护：60mA/250V快熔

输出基本技术指标 [ 适用于校准后一年内、23℃±5℃、35～70%RH、精度=±（设定值%+量程%）]

功能	量程	输出设定范围	分辨力	准确度	备注
直流电压 DCV	1000mV	-100.00～1100.00mV	10μV	0.02+0.01	最大输出电流2mA
直流电压 DCV	10V	-1.0000～11.0000V	0.1mV	0.02+0.01	最大输出电流5mA
直流电流 DCmA	20mA	0.000～22.000mA	1μA	0.02+0.02	在20 mA时，最大负载1KΩ电阻模拟变送器时，外部供电5～28V 最大负载1KΩ电阻
频率 FREQ	100Hz	1.00Hz～110.00Hz	0.01Hz	±2个字	1～11 Vp-p方波电平准确度 ±10％读数+0.5V 50%占空比负载>100KΩ
	1KHz	0.100KHz～1.100KHz	1Hz
	10KHz	1.0KHz～11.0KHz	0.1KHz
脉冲 PULSE	100Hz	1～100000cycles	1cyc	——	1～11 Vp-p方波电平准确度 ±10％读数+0.5V 50%占空比负载>100KΩ
	1KHz
	10KHz
回路电源 LOOP	24V				最大输出电流25mA 有短路保护

其他特性：

温度系数：0.1 *（指定精度）/ ℃ （温度范围5~18℃ 或 28~50℃）

输出端子间与地间施加槜大电压：30VDC

最大输出电流：25mA

压力基本技术指标

压力

PRESS

视压力模块而定

——

视压力模块而定

可配用APM系列43个品种的压力模块，提供了用于差压、表压、真空压力、绝对压力、双压和高压的模块；有关详细技术指标，请参阅相关的压力模块技术资料

一般特性

工作温度及湿度

0 to 50oC, ≤80%RH 无凝露

40 to 50oC, ≤70%RH .

储存温度及湿度

-25 to 60oC, ≤90%RH无凝露

显示及背光

* 段式LCD双显示

* 白色LED背光

电源

* 4 x 1.5 AAA碱性电池供电

* CA充电器可对Ni-Hi电池充电（选购）

* 自动关机操作：可设定自动关机时间0～60minutes

* 连续使用时电池寿命（相对于碱性电池）：

尺寸及重量

205 × 95 × 42（mm），约500g

附件

表笔，保险丝
