DKS110A差压变送器_报价_询价_价格_选型_生产厂家_说明书

品牌：德克森仪表

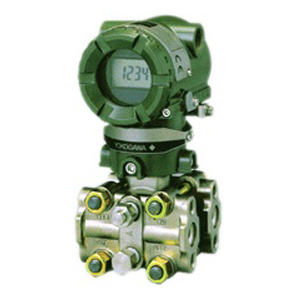

名称：DKS110A差压变送器

简介：

适用于测量液体、气体、蒸汽的流量以及液位、密度和压力、然后将其转变成4-20mA DC的电流信号输出

产品特点
技术参数
订购选型
资料下载

DKS110A型高性能差压变送器适用于测量液体、气体、蒸汽的流量以及液位、密度和压力、然后将其转变成4-20mA DC的电流信号输出，支持BRAIN\HART和FOUNDATION™现场总线或PROFIBSUS PA通信协议。

		DKS110A差压变送器
		L膜盒	M膜盒	H膜盒	V膜盒
测量范围		-10~10kPa (-40~40inH2O)	-100~100kPa (-400~400inH2O)	-500~500kPa (-2000~2000inH2O)	-0.5~14MPa (-70~2000psi)
测量量程		0.5~10kPa (2~40inH2O)	1~100kPa (4~400inH2O)	5~500kPa (20~2000inH2O)	0.14~14MPa (20~2000psi)
精度		±0.075%	±0.065%	±0.065%	±0.065%
防护等级		IP67，NEMA 4X，和JIS C0920防浸型
防爆规格		FM，CENELEC ATEX，CSA，IECEx
输出信号		4~20mA DC， FOUNDATION™现场总线或PROFIBUS PA两线制数字通信
电源		BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC) Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC)
环境温度		-40~85℃ (-40~185℉) (普通型) -30~80℃ (-22~176℉) (内藏指示器)
过程温度		-40~120℃ (-40~248℉) (普通型)
工作压力		16MPa(2300psi) L膜盒(特殊材料)3.5MPa(500psi)
安装		2-inch管安装
接液部件材质	膜盒	SUS316L(膜片: 哈氏合金C-276)，哈氏合金C-276，钽材，蒙乃尔
	容室法兰	SUS316，哈氏合金C-276，蒙乃尔
外壳		铝合金或SUS316不锈钢(可选)

DKS110A-选型表

基本规格代码：DKS110A-DMS5A-92NN

第1项：输出信号	-D	4-20mA DC/BRAIN协议数字通讯
	-E	4-20mA DC/HART协议数字通讯
	-F	FF现场总线通讯
第2项：测量范围（膜盒）	L	0.5-10KPa
	M	1-100KPa
	H	5-500KPa
	V	0.14-14MPa
第3项：接液件材质	S	JIS SCS14A JIS SUS316L JIS SUS316
	H	JIS SCS14A 哈氏合金C-276 JIS SUS316
	M	JIS SCS14A 蒙乃尔 JIS SUS316
	T	JIS SCS14A 钽 JIS SUS316
	A	哈氏合金C-276 哈氏合金C-276 哈氏合金C-276
	D	哈氏合金C-276 钽哈氏合金C-276
	B	蒙乃尔蒙乃尔蒙乃尔
第4项：过程接口	0	无过程接头（Rc1/4内螺纹在容室法兰上）
	1	Rc1/4内螺纹过程接头
	2	Rc1/2内螺纹过程接头
	3	1/4NPT内螺纹过程接头
	4	1/2NPT内螺纹过程接头
	5	无过程接头（1/4NPT内螺纹在容室法兰上）
第5项：螺栓和螺母材质	A	JIS SCM435 3.5MPa
	B	JIS SUS630 14MPa
	C	JIS SUH660 3.5MPa
第6项：安装方式	-2	垂直配管连接，右边高压，上部安装过程接头
	-3	垂直配管连接，右边高压，下部安装过程接头
	-6	垂直配管连接，左边高压，上部安装过程接头
	-7	垂直配管连接，左边高压，下部安装过程接头
	-8	水平配管连接，右边高压
	-9	水平配管连接，左边高压
第7项：电气接口	0	G1/2内螺纹，一个电气接口
	2	1/2NPT内螺纹，二个电气接口，无盲塞
	3	Pg13.5内螺纹，二个电气接口，无盲塞
	4	M20内螺纹，二个电气接口，无盲塞
	5	G1/2内螺纹，二个电气接口，一个盲塞
	7	1/2NPT内螺纹，二个电气接口，一个盲塞
	8	Pg13.5内螺纹，二个电气接口，一个盲塞
	9	M20内螺纹，二个电气接口，一个盲塞
第8项：内藏显示表	D	数字显示表
	E	数字显示表带测量范围设置钮
	N	无
第9项：安装托架	A	JIS SECC 2”管安装（平托形）
	B	JIS SSUS304 2”管安装（平托形）
	C	JIS SECC 2”管安装（L形）
	D	JIS SSUS304 2”管安装（L形）
	N	无

附加功能(不指定)

第1项：
隔爆型、本安型

不指定
NF1	NEPSI隔爆许可：dⅡCT6 环境温度：-40-60℃ 电气接口：1/2NPT
FF1	FM隔爆许可 C1：ⅠⅡ＆Ⅲ Div 1＆2，Gps.B、C、D、E、F＆G NEMA 4X 温度：C1：T6
FF15	FM隔爆许可 C1：ⅠⅡ＆Ⅲ Div 1＆2，Gps.B、C、D、E、F＆G NEMA 4X 温度：C1：T6
KF1	CENELEC（KEMA）防爆许可：EExd Ⅱ CT4、T5、T6
KF5	CENELEC（KEMA）防爆许可：EExd Ⅱ CT4、T5、T6
CF1	CSA隔爆许可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 温度：CI:T4、T5、T6
CF15	CSA隔爆许可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 温度：CI:T4、T5、T6
NS1	NEPSI本安许可 :ia Ⅱ CT4 环境温度：-40-60℃ 电气接口：1/2NPT
FS1	FM 本安许可本安C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G 非可燃性C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F&G
KS1	CENELEC(KEMA)本安许可：EEx ia Ⅱ CT4
CS1	CSA本安许可： C1:ⅠⅡ&Ⅲ Div、1&2、Gps、A、B、C、D、E、F&G ENCL:Type4X 温度 C1:T4
FU1	包含FF1和FS1
KU1	包含KF1.KS1和N型 KEMA N型 EX nA ⅡCT4
CU1	包含CF1和CS1
SU1	SAA隔爆和本安和无火花 Ex dⅡCT6/T5/T4 IP67,Ex ia ⅡCT4 IP67 ,Ex nⅡ CT4 IP67
KS5	CENELEC(KEMA)本安防爆：[Entity模式]：EEx ia Ⅱ CT4；[Fisco模式]：EEx ia Ⅱ CT4/ EEx ia Ⅱ BT4

第2项：
隔爆密封接头

不指定
G71	连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（1个)
G72	连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（1个)
G81	连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（2个)
G82	连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（2个)

第3项：
涂漆：颜色变化或涂漆变化

不指定
P1	颜色变化只适用于变送器壳体蒙塞尔标志编码：N1.5，黑色
P2	颜色变化只适用于变送器壳体蒙塞尔标志编码：7.5BG4/1.5绿色
P7	颜色变化只适用于变送器壳体金属银色
X1	涂漆变化环氧树脂烤

第4项：
避雷保护器

不指定
A	变送器电源电压：10.5-32V DC(本安型：10.5-30V DC) 槜大允许电流：6000A (1X4μS),反复1000A(1X40μS)100次

第5项：
禁油处理或禁水、禁油处理

不指定
K1	脱脂洗净处理
K2	脱脂洗净处理且膜盒充灌氟油，使用温度-20-80℃
K5	脱脂洗净并干燥处理
K6	脱脂洗净并干燥处理膜盒充灌氟油，使用温度：-20-80℃

第6项：
校正单位

不指定
D1	P校正（Psi单位）
D3	bar校正（bar单位）
D4	M校正（kgf/cm2)

第7项：SUS630螺母的密封处理

不指定
Y	紧固容室法兰SUS630螺栓和螺母表面涂（液态硅橡胶）

第8项：
长排气塞

不指定
U	总长：112mm(标准型：32mm)

第9项：
快速应答

不指定
F1	刷新时间：≤0.125秒应答时间（含槜小阻尼时间常数）：槜长0.3-0.5秒（L膜盒0.6秒）

第10项：PID/LM功能

不指定
LC1	PID控制功能，Link Master功能

第11项：
CPU异常时输出设定为低

不指定
C1	低侧：≤-5%（3.2mA DC)

第12项：
NAMUK NE43

不指定
C2	[输出信号3.8～20.5mA] 故障报警输出-5%，3.2mA以下
C3	[输出信号3.8～20.5mA] 故障报警输出110%，21.6mA以上

第13项：
不锈钢放大器外壳

不指定
E1	放大器外壳材质：SCS14A不锈钢（相当于SUS316L铸造不锈钢或ASTM CF-8M）

第14项：
镀金膜片

不指定
A1	密封膜片镀金

第15项：
组态

不指定
R1	用户组态软件

第16项：
容室法兰选项

不指定
N1	不带排气排液塞
N2	N1及不带过程接头，容室法兰两侧加工DIN 19213 7/16 inch×20内螺纹（安装螺纹），后侧带盲塞
N3	N1，N2容室法兰、膜片、本体和盲塞的配件制造

第17项：
不锈钢位号牌

不指定
N4	JIS SUS304 不锈钢位号牌固定在变送器上

第18项：
配件制造证明

不指定
M01	容室法兰
M11	容室法兰、过程接头

第19项：
压力测试漏压测试证明

不指定
T01	L膜盒测试压力：3.5MPa 测试流体：氮气滞留时间10分钟
T12	M、H膜盒测试压力：14MPa 测试流体：氮气滞留时间10分钟
