品牌:德克森仪表

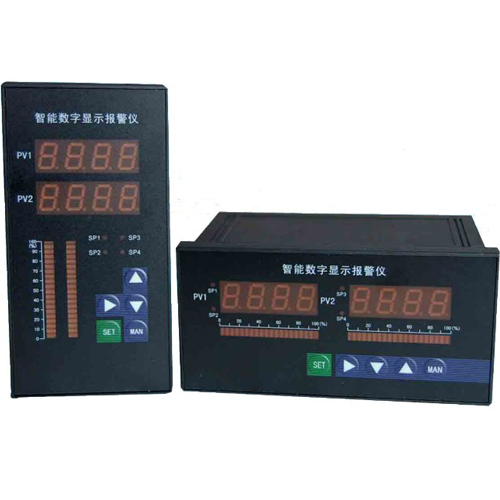

名称:DKS-XMTAII智能双回路(光柱)数字显示报警仪

简介:

智能双回路光柱显示报警仪/带RS485通讯智能光柱显示仪表具有多类型输入可编程功能,一台仪表可以配接不同的输入信号(热电偶/热电阻/线性电压/线性电流/线性电阻/频率等), 同时显示量程、报警控制等可由用户现场设置,可与各类传感器、变送器配合使用,实现对温度、压力、液位、容量、力等物理量的测量显示、调节、报警控制、数据采集和记录,其适用范围非常广泛。

  •
    DKS-XMTAII智能双回路(光柱)数字显示报警仪带RS485通讯采用专用的集成仪表芯片,测量输入及变送输出采用数字校正及自校准技术,测量精确稳定,消除了温漂和时漂引起的测量误差。本系列仪表采用了表面贴装工艺,并设计了多重保护和隔离设计,并通过EMC电磁兼容性测试,抗干扰能力强、可靠性高,具有很高的性价比。
    本系列智能光柱显示仪表具有多类型输入可编程功能,一台仪表可以配接不同的输入信号(热电偶/热电阻/线性电压/线性电流/线性电阻/频率等), 同时显示量程、报警控制等可由用户现场设置,可与各类传感器、变送器配合使用,实现对温度、压力、液位、容量、力等物理量的测量显示、调节、报警控制、数据采集和记录,其适用范围非常广泛。
    智能光柱显示仪表以双排或单排四位LED显示测量值(PV)和设定值(SV),以单色或双色光柱进行测量值百分比的模拟显示,还具有零点和满度修正、冷端补偿、数字滤波、通讯接口、4种报警方式,可选配1~4个继电器报警输出,还可选配变送输出,或标准通讯接口(RS485或RS232C)输出等。

    一、智能光柱显示仪表性能特点
    1、  专用的集成仪表芯片,具备更为可靠的抗干扰性及稳定性。
    2、  万能信号输入,通过菜单设置即可配接常用热工信号。
    3、  可在线修改显示量程、变送输出范围、报警值及报警方式。
    4、  软、硬件结合的抗干扰模式,有效抑制现场干扰信号。
    5、  数字化校准技术,无电位器等可调部件。
    6、  热电偶冷端温度及热电阻引线电阻自动补偿。
    7、  可对外接的二、三线制变送器提供配电功能。
    8、  具备光电隔离的变送输出功能。
    9、  具备光柱模拟显示功能。
    10、 具备RS232或RS485通讯功能,与上位机连接可构成数据采集系统及控制系统。
  •
    二、技术指标
    1、  显示方式:以双排或单排四位LED显示测量值(PV)和设定值(SV),以单色或双色光柱进行测量值百分比的模拟显示。
    2、  显示范围:-1999~9999。
    3、  测量准确度:±0.2%FS±1字或0.5%FS±1字;±0.1%FS±1字(需特殊订制)。
    4、  分 辨 率:末位一个字。
    5、  输入信号:
           热 电 偶: K、E、S、B、J、T、R、N;冷端温度自动补偿范围0~50℃,补偿准确度±1℃。
           热 电 阻:Pt100、Cu100、Cu50、BA2、BA1;引线电阻补偿范围≤15Ω。
           直流电压:0~20mV、0~75mV、0~200mV、0~5V、1~5V;0~10V(订货时需指定,与其他信号不兼容)。
           直流电流:0~10mA、0~20mA、4~20mA 。
           线性电阻:0~400Ω(远传压力表)。
           频    率:0.1Hz-10KHz。(该功能需单独指定,与其它信号不兼容输入)。
    6、  变送输出准确度:同测量准确度。
    7、  模拟输入阻抗:电流信号Ri=100Ω;电压信号Ri=500KΩ。
    8、  模拟输出负载能力:
           电流信号:4~20mA输出时Ro≤750Ω;0~10mA输出时Ro≤1.5KΩ。
           电压信号:要求外接仪表的输入阻抗Ri≥250KΩ,否则不保证连接外部仪表后的输出准确度。
    9、  配电输出:DC24±2V 30mA。
    10、 报警方式:1-4路报警控制(下下限SP4、下限SP2、上限SP1、上上限SP3),LED指示。
    11、 报警精度:±1字。
    12、 保护方式:输入回路断线、输入信号超/欠量程报警。
    13、 通讯方式:RS232或RS485 。
    14、 通讯距离:1km。
    15、 设定方式:面板轻触式按键数字设定,设定值断电永久保存。
    16、 使用环境温度:-10~55℃;环境湿度:10~90%RH。
    17、 耐压强度: 输入/输出/电源/通讯 ≥1000V.AC 1分钟。
    18、 绝缘阻抗: 输入/输出/电源/通讯 ≥100MΩ。
    19、 电    源:开关电源:交流:85~265V,频率: 50Hz/60Hz;
            线性电源:交流:220V±10V,频率: 50Hz±2Hz;
            直流电源:24V±2V。
    22、 功    耗:<5W。
  •

    三 、选型方法





    DKS-XMTAII

    ×

    ×

    ×

    ×

    ×

    ×

    ×

    ×

    ×

    智能光柱显示报警仪

    输入

    通道

    A



    单路输入

    B



    双路输入



    1



    单色光柱

    2



    双色光柱

    变送输出

    0



    无输出

    1



    4-20mA

    2



    1-5V

    3



    0-10mA

    4



    0-5V

    5



    0-20mA

    报警方式

    0



    无报警

    1



    二位报警

    2



    四位报警

    配电功能





    无配电功能

    P



    有配电功能

    频率输入





    缺省为通用输入

    F



    频率输入(需特殊订制,但不兼容其他信号)

    通讯功能





    缺省为无通讯功能

    T



    有通讯功能

    供电方式





    缺省为开关电源AC 220V

    A



    线性电源AC 220V

    D



    直流24V

    外形尺寸(宽×高×深)

    0



    160mm×80mm×94mm横式

    1



    80mm×160mm×94mm竖式

    2



    96mm×96mm×130mm方式

    3



    96mm×48mm×110mm横式

    4



    48mm×96mm×110mm竖式

    5



    72mm×72mm×102mm方式

    6



    48mm×48mm×110mm方式

    显示方式



    缺省为单排显示

    D

    双排显示
