品牌：德克森仪表

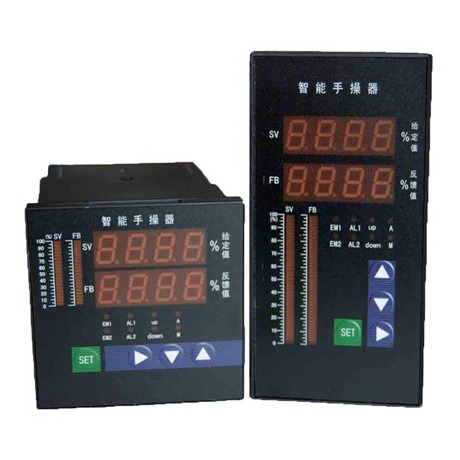

名称：DKS-DFQ4000智能手操器

简介：

适用于气动调节阀调节控制。


  • DKS-DFQ4000智能手操器（简称“Q操”）主要用于气动调节阀，可自动接系统（或调节仪）的给定信号和阀位的反馈信号，根据二者的偏差进行调节，输出相应的控制量，并可取代小功率伺服放大器直接驱动阀门，可接在各种调节器或计算机控制系统之后作备用仪表。

    ●功能特点
    自动校准和人工校准功能
    自动到手动的无扰动切换
    智能操作器可分别带有一路模拟量控制输出、一路开关量控制输出；继电器正转、反转控制及一路模拟量输出，适用于各种测量控制场合
    多重保护、隔离设计、抗干扰能力强、可靠性高
    良好的软件平台，具备二次能力，可以满足特殊的功能
    先进的模块结构，配合功能强大的仪表芯片，功能组合、系统升基非常方便

  • ●主要技术指标
    基本误差：0.5%FS或0.2%FS±1个字
    分 辨 力：1/20000、14位A/D转换器
    显示方式：双排四位LED数码管同时显示，上排显示测量值，下排显示阀位反馈值或输出量
    采样周期:0.2S
    报警输出：二个报警继电器输出，对调节信号或阀位反馈信号报警，报警值、报警方式、灵敏度可
    分别设定，继电器输出触点容量AC220V/3A.
    控制输出：（1）继电器正转、反转控制接点
    （2）固态继电器脉冲电压输出（DC12V/30mA)
    （3）单相/三相可控硅过零触发
    （4）单相/三相可控硅移相触发
    （5）模拟量4-20mA、0-10mA、1-5V、0-5V控制输出
    通讯输出：接口方式——隔离串行双向通讯接口RS485/RS422/RS232/Modem波特率——300～9600bps内部自由设定；
    馈电输出：DC24V/30mA
    电源：开关电源85～265VAC 功耗4W以下
  •  ●选型表



    代 码
    		 说明

    外型尺寸
    		 A
    横式160×80×125mm
    A/S
    竖式80×160×125mm
    B
    方式96×96×110mm
    C
    横式96×48×110mm
    C/S
    竖式48×96×110mm
    D
    方式72×72×110mm

    控制输出
    		 L
    继电器控制输出
    X1
    4-20mA输出
    X2
    0-10mA输出
    X3
    1-5V输出
    X4
    0-5V输出
    通讯输出
    		 P
    微型打印机
    R
    串行通讯RS232
    S
    串行通讯RS485
    供电电源

    220VAC供电
    W
    DC24V供电
    调节输入信号
    		 I1
    电流信号：4-20mA、0-10mA?
    V1
    电压信号：1-5V、0-5V、0-10V
    阀位反馈输入信号
    		 I2
    电流信号： 4-20mA、0-10mA
    V2
    电压信号：1-5V、0-5V、0-10V
    Z
    电位器：0-2KΩ
