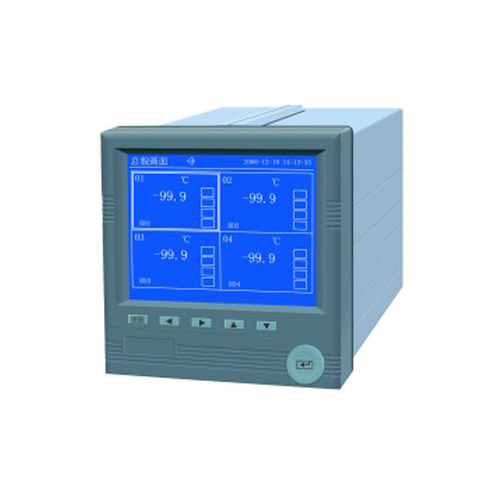

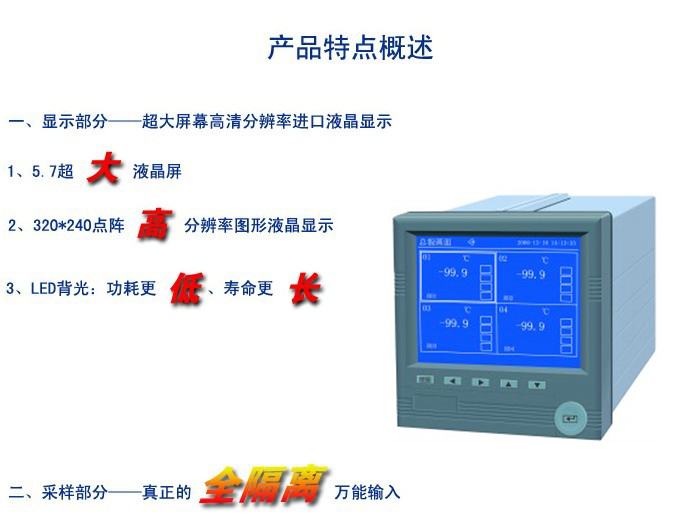

主要技术指标
基本误差

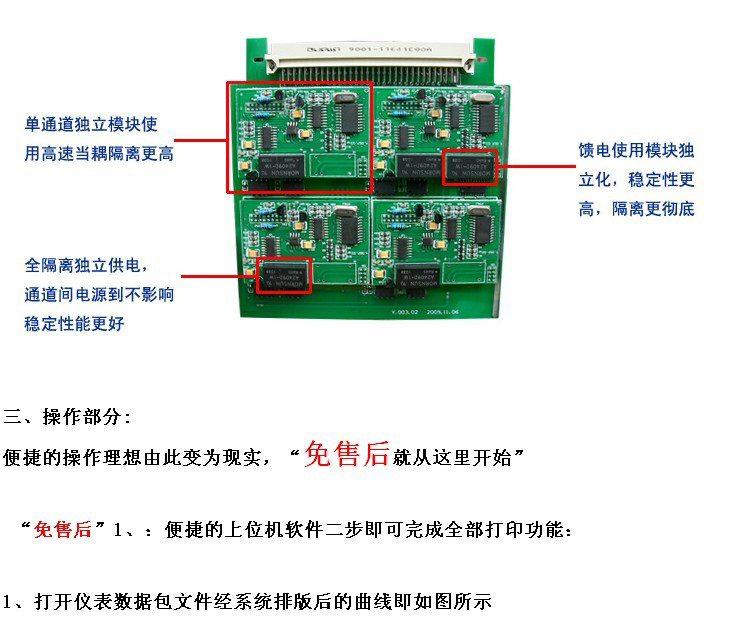

±0.2%F.S,全隔离单模块1-16路多种信号输入，隔离阻抗：20MΩ @ 500V

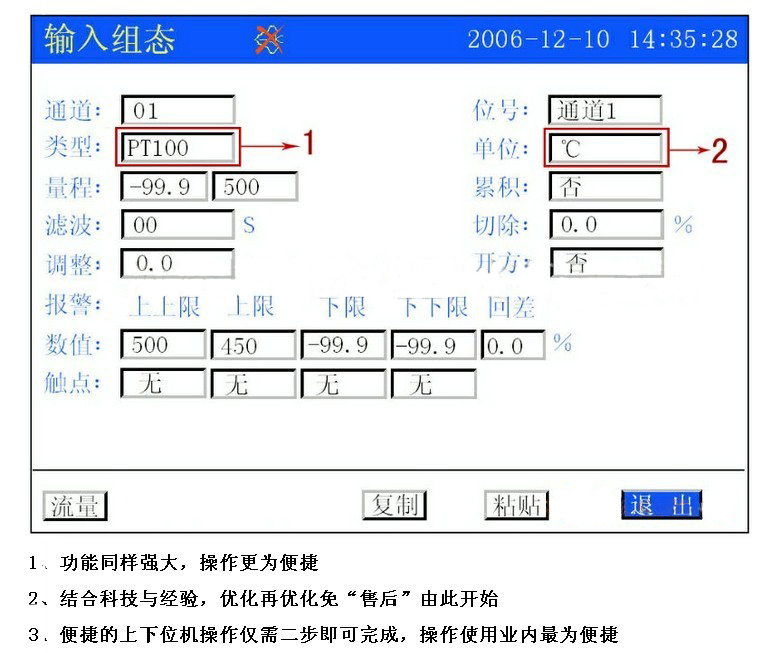

输入部分
输入规格：
|
输入
|
类型
|
量程范围
|
|
电流
|
0～10mA、4～20mA
|
-999～9999℃
|
|
电压
|
0～20mV、0～100mV、0～5V、 1～5V
|
-999～9999℃
|
|
热电阻
|
Pt100
|
-99.9～850℃
|
|
Cu50
|
-50.0～150℃
|
|
电阻
|
0～400Ω
|
-999～9999℃
|
|
频率
|
0～30kHz，
（高电平：8.5～30V，低电平：0～4.5V）
|
0～30kHz，
|
|
热电偶
|
B
|
250～1820℃
|
|
E
|
-148～1000℃
|
|
J
|
-148～1200℃
|
|
K
|
-148～1370℃
|
|
S
|
-50～1760℃
|
|
T
|
-40～400℃
|
|
辐射高温计
|
F2
|
700～2000℃
|
输出规格：
电流：4～20mA，负载能力750Ω（最大）
通讯：RS232/485通讯接口
波特率：1200、9600、19200、38400、57600可选

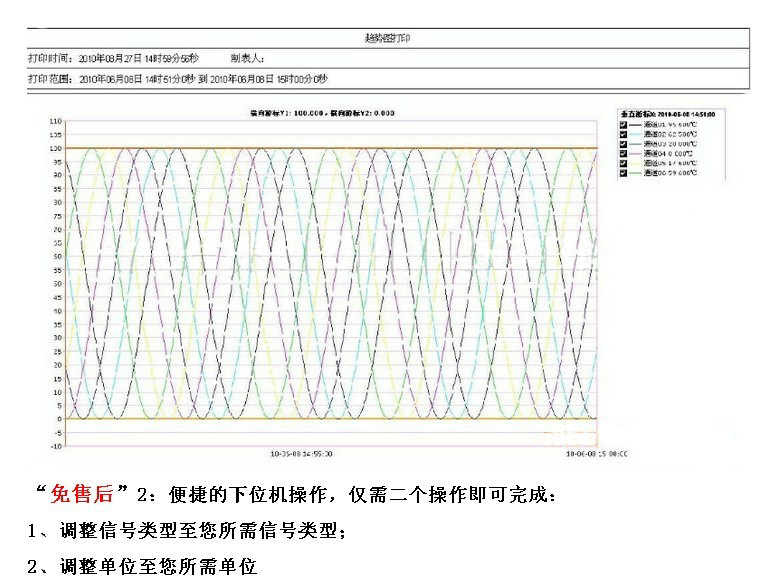

打印：RS-232C直接连接串行微型打印机
报警：最多12个继电器接点，触点负载3A@230VAC/1A@30VDC
精度
实时显示：±0.2% F.S.；曲线显示：±0.5% F.S.；
追忆精度：±0.2% F.S.；共模抑制比：>120dB；
串模抑制比：>50dB 注：热电偶应去掉冷端误差。
记录间隔
1秒至240秒，共分11档：1/2/4/8/12/24/36/60/120/180/240秒。
记录容量
64/128/192/248MB（FLASH容量可选择）。
数据转存和备份
256M～2G优盘可选。
记录时间

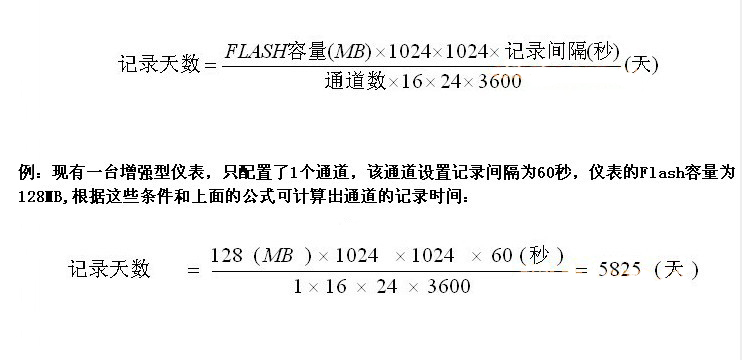

通道记录时间的长短与FLASH存储器容量、输入点数及该通道的记录间隔有关，计算公式如下：
n 供电
新型开关电源，85～265VAC，45～65HZ，功耗≤35W

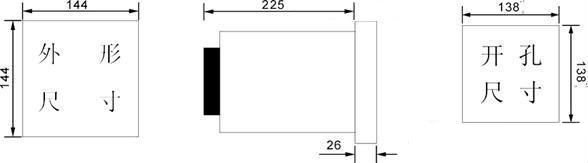

n 尺寸
外型尺寸：144×144×220mm
开孔尺寸：138×138mm±1mm
n 保存条件
温度：-20～60℃，避免日光直晒
湿度：<85%RH（无凝结）
n 工作条件
温度：0～45℃
湿度：10%～85%RH（无凝结）

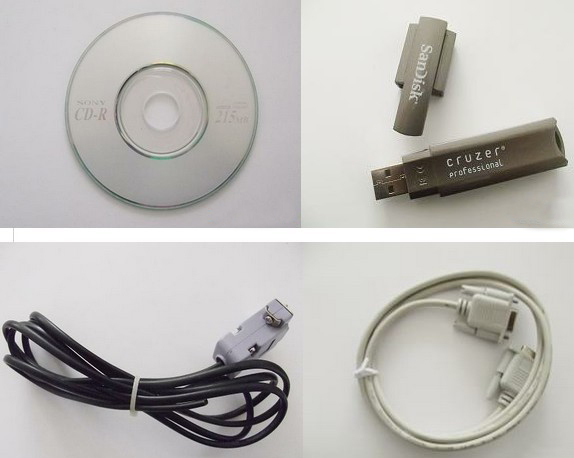

n 配件另售
|
产品
|
规格
|
|
U盘
|
1G、2G、4G（可选）。
|
|
通讯线
|
RS232通讯连接线、RS485通讯连接线。
|
|
通讯转换模块
|
无源转换器（RS232转RS485）。
|
|

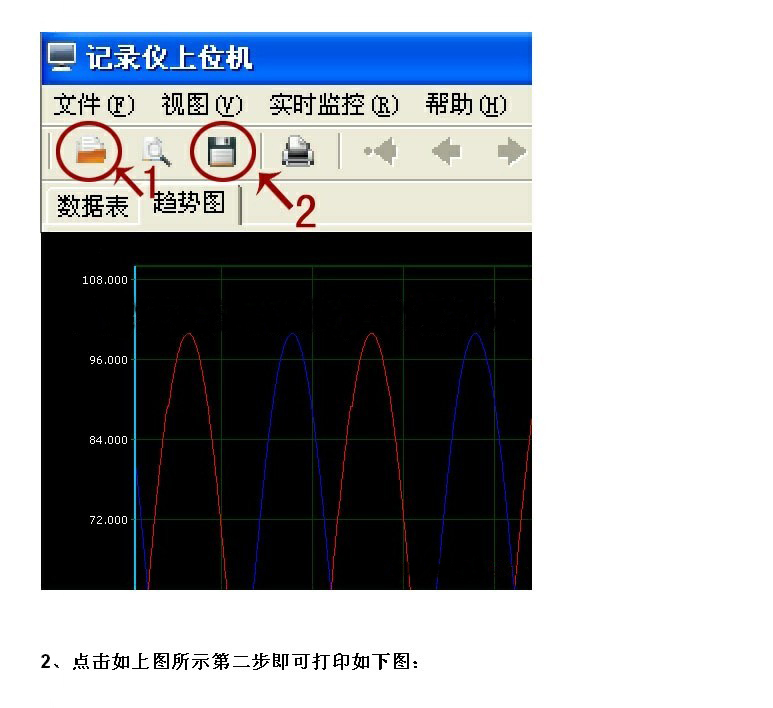

软件
|
上位机管理软件（订购通讯及USB功能时免费提供）。
|

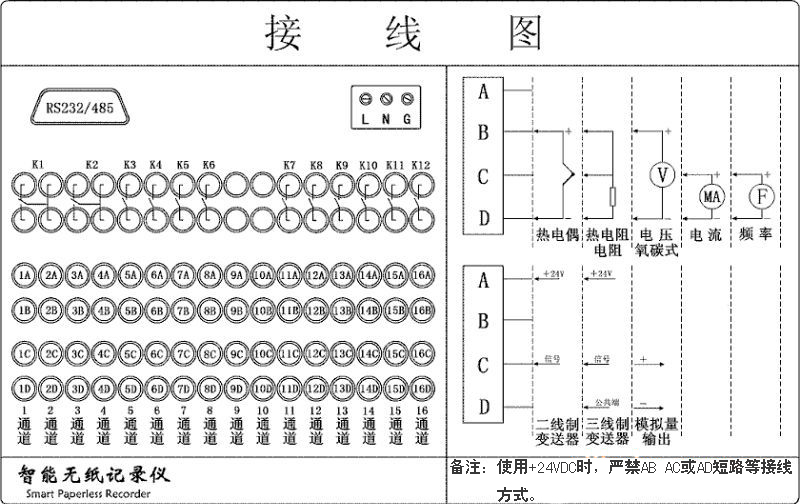

n 接线示意图
如下图所示：
- 报警接线端为K1~K12
- 热点偶接线为BD端，其中B接正端，D接负端
- 电压接线为BD端，其中B接正端，D接负端
- 电流接线为CD端，其中C接正端，D接负端
- 热电阻接线为BCD端，其中BC短路为益端，D接另益端
- 需24V供电的二线制变送器接线为AC端，其中A端接24V电源，C接信号端
- 需24V供电的三线制变送器接线为ACD端，其中A端接24V电源，C接信号端，D接负端
- 注：使用24VDC时，严禁AB、AC、AD短路等接线方式
