特制99.99%SIO2透明石英管，其变形点1077摄氏度，软化点1730摄氏度，抗压强度1170kgt/平方米，膨胀系数5.510－7，经特殊工艺处理后具有耐高温、耐高压及优良的机械特性。

测量范围（安装中心距L）

300　500　800　1100　1200　1400　1700mm　　

工作压力

＜＝1.6MPa

材质

碳钢、不锈钢

工作温度

＜＝200摄氏度

钢球自封压力

大于0.2MPa

联接法兰标准

　　　　　　　HGJ46－91　PN1.6　DN20突面法兰
　　　　　　　HGJ46－91　PN1.6　DN20凸面法兰
　其它法兰标准如JB/T、GB、ANSI等，请设计部门或用户注明。

伴热蒸汽压力

＜＝0.6MPa

蒸汽夹套接头

G1/1"外螺纹

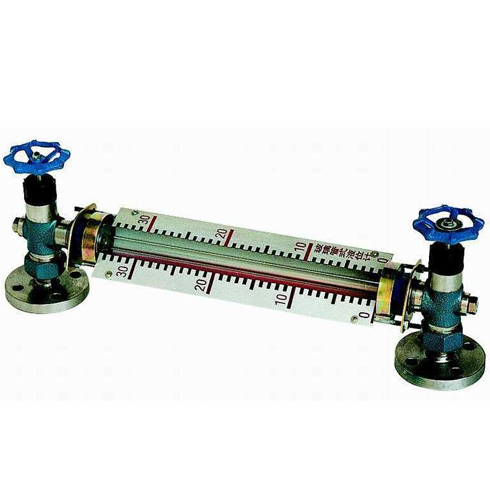

DKS-HG5型玻璃管液位计订货须知

      订货时请提供下列数据：型号规格，测量范围（中心距L），工作压力，工作温度，材质要求。

型号、标记标准系列

名　　称

标　准　号

型号　　标志

规格（mm）

玻璃管液位计

HG5-277-80

DA1 PN1.6

300,500,600,

800,1000,1200,

1400,1700

玻璃管液位计

HG5-277-80

DB1 PN1.6

玻璃管液位计

HG5-277-80

DA2 PN1.6

玻璃管液位计

HG5-277-80

DB2 PN1.6

玻璃管液位计

HG5-277-80

WA1 PN1.6

玻璃管液位计

HG5-277-80

WB1 PN1.6

玻璃管液位计

HG5-277-80

WA1 PN1.6

玻璃管液位计

HG5-277-80

WA2 PN1.6

液位计针形阀

HG5-277-80

（上）A1B1 PN1.6

液位计针形阀

HG5-277-80

（下）A1B1 PN1.6

液位计针形阀

HG5-277-80

（上）A2B2 PN1.6

液位计针形阀

HG5-277-80

（下）A2B2 PN1.6

安装中心距L和标尺刻度L1关系

L

300

500

600

800

1000

1200

1400

1700

L1

150

350

450

650

850

1050

1250

1550

使用须知

      为保证自密封作用，容器内介质压力应大于0.2MPa。在打开上下阀时，阀杆退出转数不得少于4转，以免钢球在自密封时，碰到阀杆的顶端。
