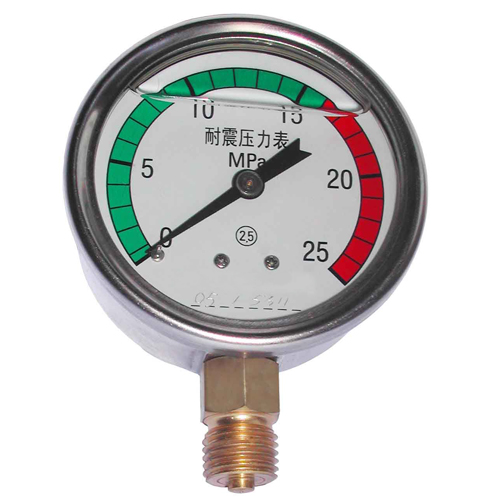

型号表示
|
Y
|
规格
|
内容
|
| |
-
|
|
|
| |
仪表公称直径及形式
|
|
60、61、63分别表示公制规格的外壳直径为62mm径向直接式、轴向凸式装式和64mm轴向嵌装式（有表环式及固定架两种）；21/2”表示英制规格的外壳直径为62或64mm。
100、101、102、103分别表示外壳直径为100mm径向直接式、轮向凸装式、径向带后表环式和轴向嵌装式（有表环式及固定架式两种）；4”表示英制规格的外壳直径。
|
|
A
|
|
|
| |
-
|
|
|
| |
功能
|
|
抗振：Z
|
|
/
|
|
|
| |
连接螺
|
|
|
|
/
|
|
|
| |
灌充液
|
|
甘油：省略 硅油：G
|
|
/
|
|
|
| |
固定型式
|
|
直接或凸装式：省略
表环式：H 固定架式：J
|
|
/
|
|
|
| |
标准范围
|
|
|
Y
|
-
|
□
|
A
|
-
|
□
|
/
|
□
|
/
|
□
|
/
|
□
|
/
|
□
|
|
□主要技术指标
1、仪表标度范围、精确度及接头螺纹尺寸
|
型 号
|
标度范围
MPa（Hg～PSi）
|
精确度
±％FS
|
接头螺纹尺寸
|
|
*Y-60A-Z
Y-61A-Z
Y-63A-Z
|
0～0.4至60系列
-0.1～0.3至2.4系列
|
2.5(3.5)
|
|
|
*Y-21/2”A1-Z
*Y-21/2”A2-Z
|
0～60至6000系列
-30”～60至300系列
|
|
|
|
Y-100A-Z
Y-101A-Z
Y-102A-Z
Y-103A-Z
|
0～0.4至60系列
-0.1～0.3至2.4系列
|
1.5（2.5）
|
|
|
Y-4”A1(A2)-Z
|
0～60至6000系列
-30”～60至300系列
|
|
|
|
注：未带“*”号的型号均已获得实用新型专利。
|
注：①括号内的精确度分别表示在正常工作量程以外的区域，即公制规格为＜10％及＞90％FS；英制规格为＜25％及＞75％FS。
②标度范围为0～40MPa（Y-60A系列）及60MPa （Y-100A系列）或0～6000psi（Y-21 /2”）暂不生产。
③本公司且生产标度范围为±10psi（度盘为黑底白字，精确度为±4％FS）的特殊规格Y-63A压力表供输变电设备上配电系统终端配套用。
2、使用环境温度：普通型为-40～+70℃
抗振型为5～55℃（外壳内充甘油及-25 ～ +55℃（外壳内充硅油）
3、抗工作环境振动：普通型为V.H.3 抗振型为V.H.4
4、外壳防护等基：IP65
5、仪表技术性能：普通型按GB1226-86
抗振型按JB/T6804-93
（其中外销产品参照ANSI B40.1或ANSI B40.1M）
□结构与原理
仪表由导压系统(包括接头、弹簧管等)、齿轮传动机构、示数装置（包括指针与度盘）和外壳（包括表壳、表盖、密封垫圈、表玻璃）等所组成。外壳为气密型结构，能有效地
保护内部机构免受环境影响和污秽侵入。对于抗振型仪表，尚能抗工作环境较剧的振动和被测压力的脉动影响。
鉴于仪表的整体结构设计合理、工艺精细，故具有较好的稳定性和较高的耐用性。
仪表的工作原理与一般压力表和抗振压力表相同。
□主要零件材质
|
零件名称
|
材料牌号
|
|
接头
|
铜合金HPb59-1
|
|
弹簧管
|
磷铜QSn4-0．3
|
|
外壳
|
0Cr18Ni9（304）
|
