品牌:德克森仪表

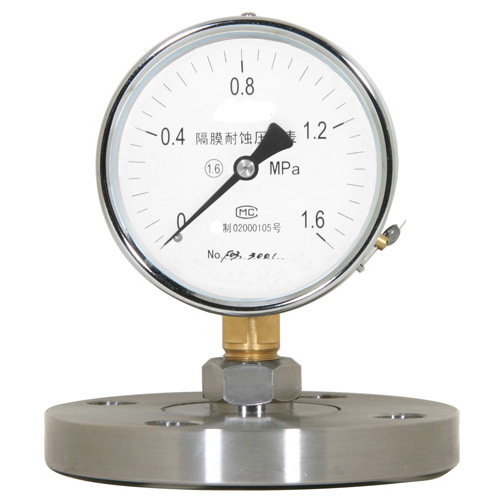

名称:Y-M系列隔膜压力表

简介:

适用于测量强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的介质压力以及必须避免测量介质直接进入通用型压力仪表和防止沉淀物积聚且易清洗的场合。

  •
    Y-M系列隔膜压力表:当测量介质的压力P作用于隔膜,则隔膜产生变形,压缩压力仪表测压系统的密封液,使其形成P-P的压力。当隔膜的刚性足够小时,则△P也很小,压力仪表测压系统形成的压力就近于测量介质的压力。

  • 规格参数:

    类型

    连接器

    隔膜隔离器

    隔膜材料

    测量范围

    法兰标准

    说明



    PM10

    PM10系列压力变送器



    Y-B

    Y-B系列不锈钢压力表





    Z

    直接式(被测介质温度小于80℃)





    ZN

    阻尼器





    SR

    散热器(被测介质温度小于200℃)





    YL

    硬管连接(被测介质温度小于200℃)





    RL1/2/4

    软管连接(124分别代表软管长度:米)





    GL

    角形连接(被测介质温度小于150℃)







    MF

     敞开式突面(〈 25MPa







    MG

     工字形( 〈 4MPa







    ML

     螺纹式(〈 60MPa







    MZ

     螺栓式(1~25MPa







    MH

     均质机用(10~60MPa







    MC

     夹子式(0.1~2.5MPa







    MN

     螺母式(0.1~2.5MPa









    各种材质

    316316L、哈氏合金、钽、氟塑料



































    技术参数:

    隔膜表的温度特性:

      由于隔膜表系统由填充了密封液作为传递压力的介质,则受密封液温度-体积膨胀系数影响,使压力仪表随受压部温度升高而示值也升高,其温度影响量与密封液体膨胀系数、隔膜刚度以及受压部温度有关,尤其对于小量程的压力仪表,影响更加明显。一般受压部温度误差规定不大于0.1%/℃。因此,隔膜压力仪表总的温度影响一般是由通用型仪表温度影响量与隔膜装置受压部温度影响量之和。



    隔膜表液位差:

    尤其对于带软连接管的隔膜压力表,由于受压部与通用型压力表安装位置不同,会产生如右图所示的液位差的影响量△p



    隔膜表的耐蚀性 。隔膜表的耐蚀性可通过适合的选择与测量介质接触部分的隔膜、法兰及密封垫圈的材料来保证。



    隔膜材料:0Cr7Ni12Mo2316);蒙乃尔合金(Cu30Ni70);哈氏合金(H276C);钽(Ta)及氟塑料(F4)。



    法兰材料:不锈钢0Cr17Ni12Mo2316);不锈钢内衬氟塑料(316+F4



    密封垫圈材料:丁腈橡胶;氟橡胶;硅橡胶及氟塑料。



    法兰的选择:

      现根据GB(中过过标)、HGJ(化工部)、DIN(德过)、JIS(日本)、ANSI(美过)等法兰标准以及过内实际使用情况编制成常用法兰系列标准。供用户选用,也可接受其它规格特殊订货。



    密封液的选择:

    为保证隔膜表使用可靠性和安全性,应根据不同用途选择合适的密封液。

    密封液

    受压部温度范围

    比重g/cm3

    体膨胀系数1/

    用途

    高粘度硅油

    -10~200

    1.07

    0.00095

    高温

    低粘度硅油

    -30~100

    0.94

    0.00108

    一般

    甘油水溶液

    -5~100

    1.27

    0.00061

    食品

    植物油

    -5~100

    0.93

    0.00103

    食品



    -30~150

    1.93

    0.00075

    氢、氧



    隔膜装置法兰尺寸:



    1、敞开式突面法兰

    代号

    量程上限值
    PMPa

    法兰代号

    突面法兰尺寸(mm

    尺寸图

    成本

    D

    K

    d

    f

    L

    C

    B

    MF1

    4

    JIS-10/20K50A

    155

    120

    100

    3

    19

    18

    50

    1



    4

    50-1.0/4.0HGJ46

    160

    125

    100

    3

    19

    18

    50



    4

    ANSI-2B 150lb

    152

    121

    92.1

    3

    19

    18

    2"



    4

    ANSI-2B 300/100lb

    165

    127

    92.1

    3

    19

    18

    2"



    6~10

    25-10.0 HGJ47

    125

    89

    50.8

    7

    20

    20

    25

    2



    6~10

    50-10.0 HGJ47

    165

    127

    92.1

    3.5

    20

    26

    50



    16~25

    20-25.0 HGJ53

    130

    89

    43

    7

    22

    20

    25



    MF

    4

    25-4.0DIN

    115

    85

    65

    3

    M12

    26

    25

    3



    *均可按用户提供或指定的法兰标准尺寸制造。



    2、工字型突面法兰 量程上限值小于4MPa

    法兰标准
    代号

    尺寸

    DN

    d1

    K

    d2

    L

    JIS-10/20K25A

    25

    125

    90

    70

    19

    JIS-10/20K20A

    20

    100

    75

    58

    15

    JIS-10/20K15A

    15

    95

    70

    52

    15

    ANSI-1B-150lb

    1"

    108

    79.4

    50.8

    15.7

    ANSI-1B-300/600lb

    1"

    124

    88.9

    50.8

    19.1

    20-1.0/4.0HGJ47

    20

    105

    75

    56

    14

    *均可按用户提供或指定的法兰标准尺寸制造。
