品牌：德克森仪表

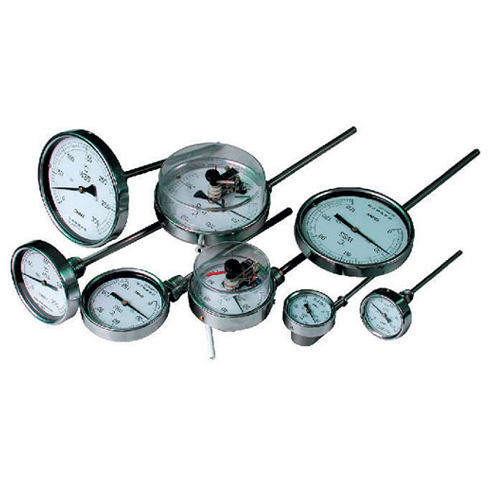

名称：WSS系列双金属温度计

简介：

基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出热电势所应的温度值。


  • 工作原理
          WSS系列双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出热电势所应的温度值。

  •

    主要技术参数
      产品执行标准：
     JB/T8803-1998
     GB3836-83
     标度盘公称直径：60、100、150
     精度等基：1.0、1.5
     热响应时间：≤40s
     防护等基：IP55

     角度调整误差 应不超过其量程的1.0％
     回差： 温度计回差应不大于基本误差限的绝对值
     重复性： 温度计重复性基限范围切应不大于基本误差限绝对值的1／2

     测量范围



    测 温 范 围 ℃ 适 应 范 围
    工业、 商业 实验室、小型
    -80-+40 √ √
    -40-+80
    √
    		 √
    0-50 √ √
    0-100 √ √
    0-150 √ √
    0-200 √ √
    0-300 √ √
    0-400 √ √
    0-500 √ √





    测量端形式


  •

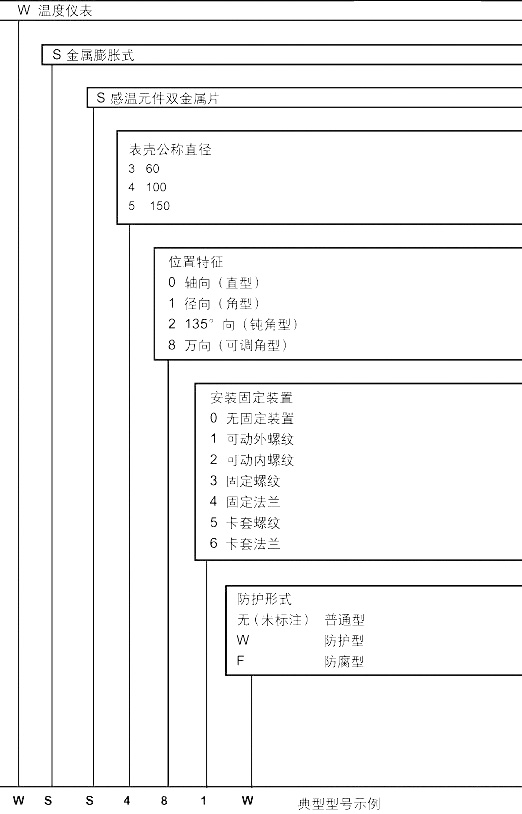

    选型方式


    型号及规格
    轴向型双金属温度计

    型 号 测温范围℃ 精度等级 保护管材料 规 格 安装固定装置
    D L
    WSS-300
    -80-+40
    0-80
    0-100
    0-150
    0-200
    0-400
    0-500

    　
    		 1．5
    1Cr18Ni9Ti

    304

    316

    316L

    哈氏C-276
    		 Φ60
    75
    100
    150
    200
    300
    400
    500
    750
    1000
    　
    		 无固定装置
    WSS-400 Φ100
    WSS-500 Φ150
    WSS-301 Φ60 可动外螺纹
    WSS-401 Φ100
    WSS-501 Φ150
    WSS-302 Φ60 可动内螺纹
    WSS-402 Φ100
    WSS-502 Φ150
    WSS-303 Φ60 固定螺纹
    WSS-403 Φ100
    WSS-503 Φ150
    WSS-304 Φ60 固定法兰
    WSS-404 Φ100
    WSS-504 Φ150
    WSS-305 Φ60 卡套螺纹
    WSS-405 Φ100
    WSS-505 Φ150
    WSS-306 Φ60 卡套法兰
    WSS-406 Φ100
    WSS-506 Φ150







    径向型双金属温度计

    型 号 测温范围℃ 精度等级 保护管材料 规 格（mm） 安装固定装置
    D L
    WSS-310
    -80-+40
    0-80
    0-100
    0-150
    0-200
    0-400
    0-500

    　
    		 1．5
    1Cr18Ni9Ti

    304

    316

    316L

    哈氏C-276
    		 Φ60
    75
    1 00
    150
    200
    300
    400
    500
    750
    1000
    　
    		 无固定装置
    WSS-410 Φ100
    WSS-510 Φ150
    WSS-311 Φ60 可动外螺纹
    WSS-411 Φ100
    WSS-511 Φ150
    WSS-312 Φ60 可动内螺纹
    WSS-412 Φ100
    WSS-512 Φ150
    WSS-313 Φ60 固定螺纹
    WSS-413 Φ100
    WSS-513 Φ150
    WSS-314 Φ60 固定法兰
    WSS-414 Φ100
    WSS-514 Φ150
    WSS-315 Φ60 卡套螺纹
    WSS-415 Φ100
    WSS-515 Φ150
    WSS-316 Φ60 卡套法兰
    WSS-416 Φ100
    WSS-516 Φ150







    135º型双金属温度计

    型 号 测温范围℃ 精度等基 保护管材料 规 格(mm) 安装固定装置
    D L
    WSS-420
    -80-+40
    0-80
    0-100
    0-150
    0-200
    0-400
    0-500

    　
    		 1．5
    1Cr18Ni9Ti

    304

    316

    316L

    哈氏C-276
    　
    		 Φ100
    75
    100
    150
    200
    300
    400
    500
    750
    1000
    　
    		 无固定装置
    WSS-520 Φ150
    WSS-421 Φ100 可动外螺纹
    WSS-521 Φ150
    WSS-422 Φ100 可动内螺纹
    WSS-522 Φ150
    WSS-423 Φ100 固定螺纹
    WSS-523 Φ150
    WSS-424 Φ100 固定法兰
    WSS-524 Φ150
    WSS-425 Φ100 卡套螺纹
    WSS-525 Φ150
    WSS-426 Φ100 卡套法兰
    WSS-526 Φ150







    万向型双金属温度计





    型 号 测温范围℃ 精度等基 保护管材料 规 格 安装固定装置
    D L
    WSS-480
    -80-+40
    0-80
    0-100
    0-150
    0-200
    0-400
    0-500

    　
    		 1．5
    1Cr18Ni9Ti

    304

    316

    316L

    哈氏C-276
    　
    		 Φ100
    75
    100
    150
    200
    300
    400
    500
    750
    1000
    　
    		 无固定装置
    WSS-580 Φ150
    WSS-481 Φ100 可动外螺纹
    WSS-581 Φ150
    WSS-482 Φ100 可动内螺纹
    WSS-582 Φ150
    WSS-483 Φ100 固定螺纹
    WSS-583 Φ150
    WSS-484 Φ100 固定法兰
    WSS-584 Φ150
    WSS-4285 Φ100 卡套螺纹
    WSS-585 Φ150
    WSS-486 Φ100 卡套法兰
    WSS-586 Φ150
