名称：ZMQP型气动薄膜单座快速切断阀
简介：
本公司的ZMQP型气动薄膜单座切断阀是采用顶导向结构，配用多弹簧薄膜执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。气动薄膜单座切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、温度或液位等工艺参数自动控制。气动薄膜单座切断阀主要应用于石油、化工、冶金、电力、轻工、纺织等各多种工业部门的生产过程自动控制和远程控制系统中。

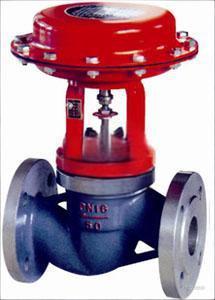

ZMQP气动薄膜单座切断阀

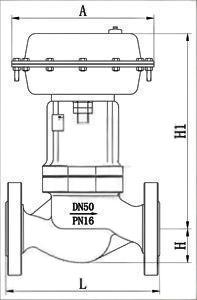

ZMQP气动薄膜单座切断阀 (结构尺寸图)
二、气动薄膜单座切断阀 产品特点
（1）气动薄膜切断阀采用薄膜式多弹簧执行机构与调节机构用三根立柱相连，整个高度可减少约百分之三十，重量可减轻约百分之三十。 （2）阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增加百分之三十。 （3）阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为软质材料制作，关闭时密封性能优良。 （4）平衡型阀内件，增加了切断阀的许用压差。
三、气动薄膜单座切断阀 主要技术参数
公称通径(mm)
20
25
32
40
50
65
80
100
125
150
200
公称压力(MPa)
PN1.6、2.5、4.0、6.4 MPa
额定流量系数Kv
7
11
30
48
75
120
190
300
480
760
额定行程mm
8
12
60
薄膜有效面积cm2
400
600
1000
允许泄 露量
硬密封
一般：10-4 × 阀额定容量；严密型：单座： 1.2X10-7
软密封
VI 级
允许压 差MPa
正作用
5.09
2.91
1.85
2.18
1.33
1.52
0.99
0.62
0.60
0.69
0.39
反作用
6.4
3.88
2.47
1.77
2.03
1.32
0.83
0.80
0.92
0.52
信号压力KPa
0 或 250
阀盖形式
标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖型式
螺栓压紧式
密封填料
V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨
阀芯形式
单座锥式阀芯
流量特性
快开特性
四、气动薄膜单座切断阀 主要零件材料
1
阀体
WCB
304
316
316L
2
垫片
PTFE\石墨垫片
3
阀座
4
阀芯
5
中垫
6
填料
PTFE/石墨
填料压盖
阀盖支架
9
阀杆
10
指示盘
铝片
标尺
执行器
缸体：碳钢、膜片：丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
五、气动薄膜单座切断阀 安装连接尺寸
公称通经
A
196
232
308
394
498
L
PN16
160
180
230
290
310
350
H
340
345
370
380
390
475
490
500
765
825
927
H1
53
58
70
83
93
110
143
170
重量(kg)
标准型
15
18
23
35
45
90
