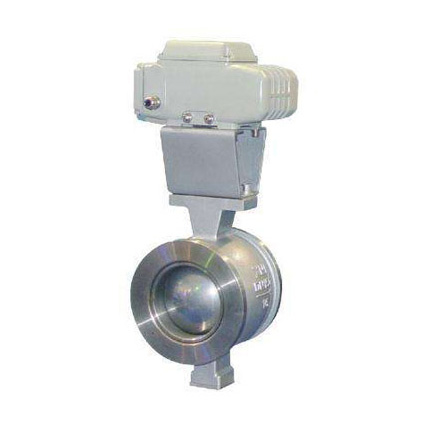

名称：ZDRV电动V型调节球阀

简介：

ZDRV电动V型调节球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的佳控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。

  •  ZDRV电动V型调节球阀

    电动V型球阀概述



    ZDRV电动V型调节球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的佳控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。其主要特点是：
    （１）不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；
    （２）具有一个Ｖ型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；
    （３）防漏耐用的阀座在其外径处衬有带不锈钢内芯ＰＴＦＥ杯形或是Ｏ型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
    （４）当阀门关闭时，Ｖ型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于管线结垢冻结或含有纤维和颗粒固体场合。
    适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接，具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构根据用户要求配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等

    电动V型球阀技术参数

    公称通径DN(mm) 25～400
    公称压力PN(MPa) 1.6～6.4
    公称压力Ps(MPa) 强度试验 2.4～9.6
    密封试验 1.76～7.0
    材料\代号 C P R
    主要
    零件    		 阀体 WCB ZG1Cr18Ni9Ti ZGOCr18Ni12Mo2Ti
    球杆 2Cr13 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
    阀杆 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
    密封圈 聚四氟乙烯、不锈钢、硬质合金
    填料 聚四氟乙烯、柔性石墨
    适用
    工况    		 适用介质 水,蒸汽,油品 硝酸类 醋酸类
    适用温度 -28～400℃ -28～500℃
    执行器 型 号 CH、3410R、UNIC、PSQ、HQ、DHL等系列电子式电动执行机构
    连接形式 对夹式、法兰式，法兰按JB79-59标准



    电动V型球阀性能



    基本误差
    回差
    死区
    输入信号
    输出信号
    全行程的
    ≤±2%
    全行程的
    ≤±2%
    全行程的
    ≤0.8%
    4～20mADC
    4～20mADC





    公称通径D（mm）
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    350
    400
    额定流量系数Cv
    32
    43
    78
    90
    160
    250
    360
    610
    1120
    1850
    2950
    3700
    7195
    11466
    公称压力PN（MPa）
    1.6、2.5、4.0、6.4
    流量特性
    近似等百分比（参见典型曲线图）、直线特性
    阀板转角（度）
    0°～至90°（可调）
    允许泄漏量等级
    软密封：零泄露
    硬密封：≤额定Cv×0.001%

    软密封：VI微气泡级，金属密封：≤额定CV×0.065%
    动作时间（S/90度）
    8.5～30

    36～60
    可调节比
    250:1
    300:1



    电动V型球阀外形尺寸



    公称通径
    DN(mm)    		 尺 寸 (mm)
    对夹 法兰式 L H1 H2
    D D D1 D2 q Z-Φd
    25 64 110 85 65 14 4-14 102 277 60
    40 82 145 110 85 16 4-18 114 305 75
    50 100 160 125 110 16 4--18 124 364 95
    65 120 180 145 120 18 4-18 145 379 105
    80 131 195 160 135 20 8-18 165 389 120
    100 158 215 180 155 20 8-18 194 402 140
    125 180 245 210 185 22 8-18 213 426 165
    150 216 280 240 210 24 8-23 229 453 185
    200 268 335 295 265 26 12-23 243 473 205
    250 326 405 355 320 30 12-25 297 540 240
    300 460 460 410 3750 30 12-25 338 590 290
    350 470 - - - -   -
    400 525 - - - -   -



    电动V型球阀订货须知

    订货时请填写《规格书》或注明以下内容：
    一、若订货前还未选定型号，请向我们提供您的使用参数:1.公称通径、额定流量系数KV，
    2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀作用形式(电-关式或电-开式)，4.流量特性，
    5.阀前、阀后压力，6.阀体、阀芯材料，7.输入信号，8.是否带附件，说明附件型号。以便我们的为您正确选型。
  •
  •
  •
