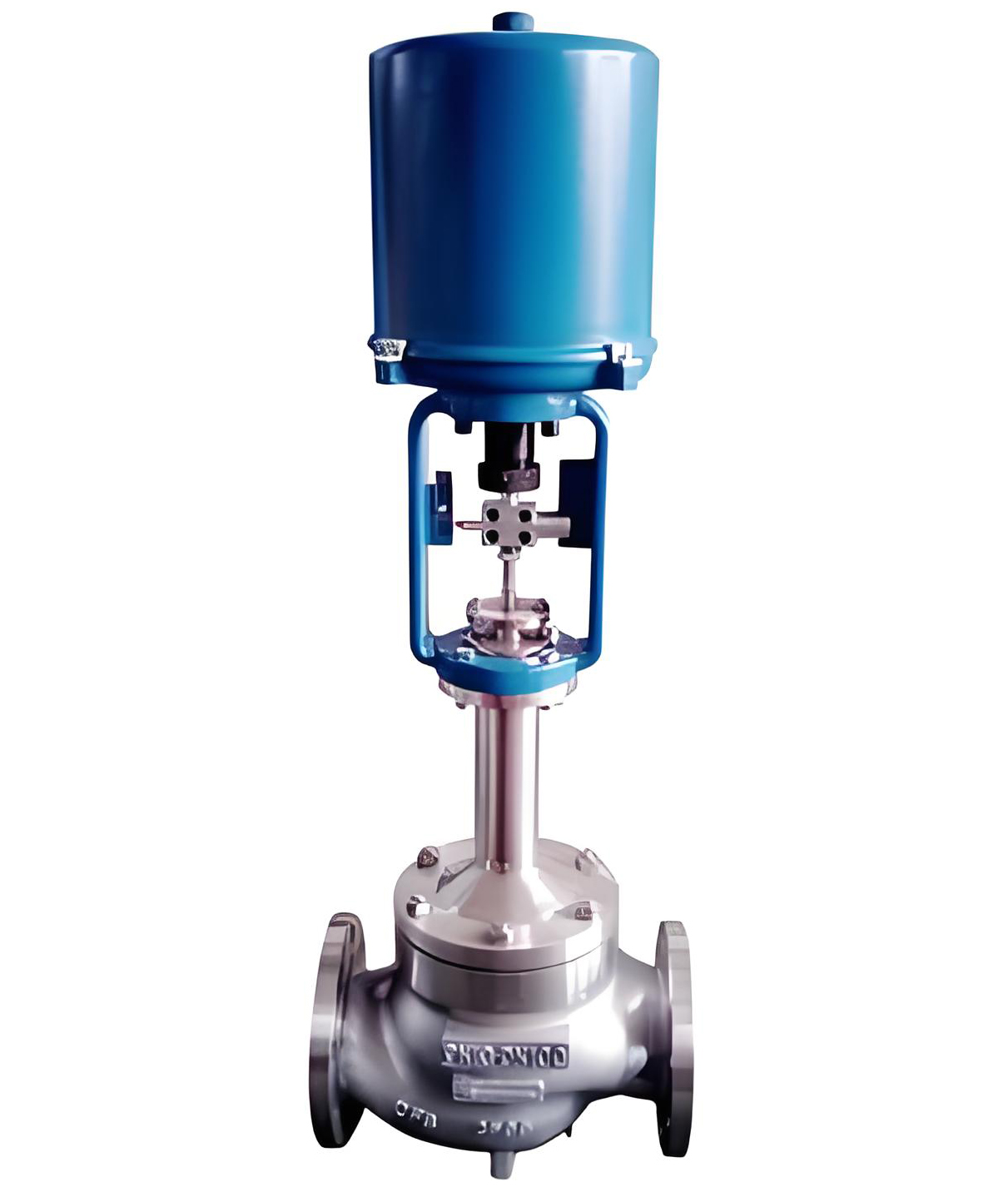

名称：ZDLPF电动衬氟调节阀

简介：

ZDLPF电动衬氟调节阀是由381L系列电子式执行机构和直通单座衬氟阀组成。该执行机构采用一体化的电子控制器模块，无需另配伺服放大器，且输出力大；阀体接触介质的部位均采用高压注塑工艺，衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46)，又采用聚四氟乙稀波纹管密封，因而该阀广泛适用于化工，石油，冶金，医药、电力等行业中对酸、碱等强腐蚀介质和有毒及挥发等气体、液体、介质的过程控制。

  •  ZDLPF电动衬氟调节阀

    ZDLPF电动衬氟调节阀

    ZDLPF电动衬氟调节阀是由381L系列电子式执行机构和直通单座衬氟阀组成。该执行机构采用一体化的电子控制器模块，无需另配伺服放大器。

    ZDLPF电动衬氟调节阀

    ZDLPF电动衬氟调节阀是由381L系列电子式执行机构和直通单座衬氟阀组成。该执行机构采用一体化的电子控制器模块，无需另配伺服放大器，且输出力大；阀体接触介质的部位均采用高压注塑工艺，衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46)，又采用聚四氟乙稀波纹管密封，因而该阀广泛适用于化工，石油，冶金，医药、电力等行业中对酸、碱等强腐蚀介质和有毒及挥发等气体、液体、介质的过程控制。

    ZDLPF电动衬氟调节阀特点

    1、耐腐蚀：阀体内腔、阀芯、阀座、阀杆均包衬2.5～3mm厚的F46，能耐酸、碱，耐强腐蚀
    2、 密封性能好：采用聚四氟乙烯材质的波纹管和填料双重密封，确保无渗漏
    3、泄漏量小：由于阀芯、阀座是软密封，故泄漏量低于Ⅳ级标准

    ZDLPF电动衬氟调节阀技术参数

    1、形式：直通倒S铸造阀 ；
    2、公称通径：DN20-200mm；
    3、公称压力：PN1.6 4.0 6.4MPa；
    4、连接形式：JB78-59 JB/T79。2-94凹式
    5、材料：HT200 ZG270-500 ZG1Gr18Ni9Ti ZGOCr18Ni12M02Ti
    6、常温型：-40-+200℃
    7、散热型：+200℃-+450℃
    8、压盖形式：螺栓压紧式
    9、填料：V型聚四氟乙烯，柔性石墨，石棉编织填料
    10、阀芯形式：上导向单座柱塞式阀芯，或上导向单座套筒柱塞式阀芯
    11、流量特性：等百分比特性，直线特性和快开特性
    12、阀芯材料：1Cr18Ni9Ti Ocr18Ni12M02Ti

    ZDLPF电动衬氟调节阀标准规格

    阀体型式：直通铸造球型衬氟阀体
    阀芯型式：非平衡式单座衬氟柱塞阀芯
    公称通径：DN20~150 NPS 3/4〞~ 6〞
    公称压力：PN16 ~ 25 CLASS 150/300LB
    连接方式：法兰：FF、RF、MF、RTJ
    阀盖形式：衬氟波纹管密封型
    填 料：V型聚四氟乙烯填料、柔性石墨填料等
    密 封 垫：聚四氟乙烯
    执行机构：电动：3810L系列智能型执行机构、PSL系列智能型执行机构
    表面涂漆：绿色 丙稀酸聚胺酯磁漆

    ZDLPF电动衬氟调节阀型号编制

    Z 执行机构 H 结构形式 -公称压力 阀体材质 公称通径
    Z系列调节阀 R:电动3810L执行机构
    D:电动PSL执行机构    		 H直行程 CF:标准型衬氟调节阀 PN16=16
    CL150LB=150 LB
    JIS10K=10K    		 C=WCB
    LC=LCB
    P=CF8
    PL=CF3
    R=CF8M
    RL=CF3M    		 DN25= DN25
    NPS1〞=NPS1〞
    如：Z型电动衬氟调节阀，压力PN16，阀体材料为WCB，公称通径DN50，型号为：ZRHCF-16C DN50

    执行机构

    类型：可选PS或DKZ电子式直行程执行机构，防爆型选用3610型
    技术参数和性能：请参阅对应的执行机构及伺服放大器说明书。或与我公司技术部联系，索取相关资料。

    ZDLPF电动衬氟调节阀主要零件材料

    公称通径mm DN15-DN300
    材料代号 C(WCB) P(304) R(316)
    主要
    零件    		 阀体、阀盖 WCB(ZG230-450) ZG1Cr18Ni9Ti(304) ZG1Cr18Ni12Mo2Ti(316)
    阀芯、阀座 1Cr18Ni9Ti(304)或司钛莱合金堆焊 1Cr18Ni9Ti(304)或司钛莱合金堆焊 1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊
    阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
    填料 V型聚四氟乙烯(F4)、柔性石墨、不锈钢波纹管
    垫片 增强聚四氟乙烯(F4) 、不锈钢垫片、金属石墨缠绕垫片
    推杆、衬套 2Cr13
    适用
    工况    		 适用介质 水蒸汽油品类气液体 硝酸碱类腐蚀性气液体 醋酸类等腐蚀性气液体
    常温型 -30～+250 F4：≤200℃ -40～+250 F4：≤200℃ -40～+250℃ F4：≤200℃
    高温型 -30～+450℃ -40～+500℃ -40～+500℃
    低温型   -40～-60℃、 -60～-100℃

    ZDLPF电动衬氟调节阀规格参数表

    公称通径DN 20 25 32 40 50 65 80 100 125 150 200
    阀座直径mm 8 10 12 15 20 25 32 40 50 65 80 100 125 150 200
    额定流量
    系数kV    		 直线 0.8 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690
    等百分比 0.8 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630
    行程mm 10 16 25 40 60
    允许压差
    △MPa    		 单座式 6.4 4.5 2.5 3.2 3.2 2.15 1.4 1.37 0.94 0.6 0.52 0.35 0.2
    套筒式   6.4 3.7 3.7 2.4 2.9 1.5 0.8 3.1 3.1 3.1
    允许泄
    漏量Q    		 单座式 为Kv值的0.01%，按GB4213-84标准
    套筒式 为Kv值的0.05%，按GB4213-84标准
    配电动执
    行器型号    		 PSL 201 202 204 208 312
    3610 3610SA-08 LA-20 3610LSB-30 3610LSB-50 3610LSC-65
    基本误差% ±2.5
    回差% 2.0
    死区% 3.0
    始终点偏差% ±2.5
    额定行程偏差% 2.5
    可调比 50：1
  •
  •
  •
