品牌：德克森仪表

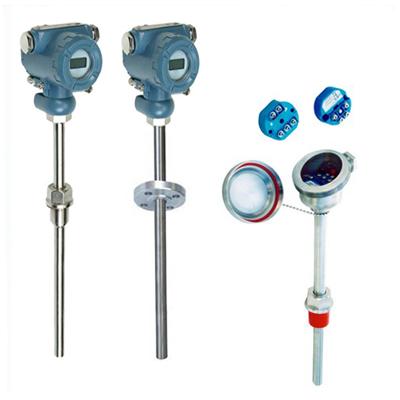

名称：DKS-WZPB一体化温度变送器

简介：

通常和显示仪表、记录仪表、电子计算机等配套使用，输出4-20mA，直接测量生产现场存在碳氯化合物等爆炸物的-200℃-1300℃范围内液体、蒸汽的气体 质以及固体表面温度。

  •
    产品名称：DKS-WZPB一体化温度变送器
    1、应用
      通常和显示仪表、记录仪表、电子计算机等配套使用，输出4-20mA，直接测量生产现场存在碳氯化合物等爆炸物的-200℃-1300℃范围内液体、蒸汽的气体 质以及固体表面温度。
    2、特点
      二线制输出4-20mA，抗干扰能力强；
      节省补偿导线及安装温度变送器费用；
      安全可靠，使用寿命长；
      冷端温度自动补偿，非线性校正电路 ；
    3、工作原理
      防爆热电偶利用间隙隔爆原理，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰全温度传不到腔外，从而进行防爆。
      热电偶(热电阻)产生的热电势(电阻)经过温度变送器的电桥产生不平衡信号，经放大后转换成为4-20mA的直流电信号给工作仪表，工作仪表便显示出所对应的温度值。
  •
    4、主要技术参数
    产品执行标准
      IEC584   IEC751   IEC1515   JB/T5518-91   JB/T7391-94
    5、测温范围及允差
    1）热电阻测温范围及允差
    型号
    分度号
    测温范围
    精度等基
    允许偏差
    WZPB
    Pt100
    -200℃~+500℃

                A基
                B基
    ±(0.15+0.002t)
    ±(0.30+0.005t)
             WZCB
       Cu50  Cu100
      -50℃~+100℃
                ---
    ±(0.30+0.006t)
    2）热电偶测温范围及允差

    型号
    分度号
    允差等基
    Ⅰ
    Ⅱ
    允差值
    测温范围
    允差值
    测温范围
    WRNB
    K
    ±1.5℃
    -40℃~+375℃
    ±2.5℃
    -40℃~+333℃
    ±0.004t
    375℃~1000℃
    ±0.0075t
    333℃~1200℃
    WRMB
    N
    ±1.5℃
    -40℃~+375℃
    ±2.5℃
    -40℃~+333℃
    ±0.004t
    375℃~1000℃
    ±0.0075t
    333℃~1200℃
    WREB
    E
    ±1.5℃
    -40℃~+375℃
    ±2.5℃
    -40℃~+333℃
    ±0.004t
    375℃~1000℃
    ±0.004t
    333℃~900℃
    WRFB
    J
    ±1.5℃
    -40℃~+375℃
    ±2.5℃
    -40℃~+333℃
    ±0.004t
    375℃~1000℃
    ±0.004t
    333℃~750℃
    WRCB
    T
    ±0.5℃
    -40℃~+125℃
    ±1.5℃
    -40℃~+333℃
    ±0.004t
    125℃~350℃
    ±0.0075t
    333℃~350℃


    6、输出信号： 4-20 mA ，负载电阻250，传输导线电阻 100
    7、输出方法： 二线制
    8、精度等基：
      温度变送器精度等基：0.1  0.2  0.5
      显示器精度等级：模拟指示式2.5级;数字显示式0.5级.
    9、供电电源：24V.DC±10℅
    10、防护等级：IP65
    11、防爆等级：
      隔爆型：dⅡBT4  dⅡCT5  dⅡCT6
      本质安全型：iaⅡCT6
    12、绝缘电阻：仪表输出接线端子与外壳之间的绝缘电阻应不小于50.
    13、热响应时间：
      当温度出现阶跃变化时，仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间 ，通常以t0.5表示当温度变送器的阶跃响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的五分之一时，则用热电偶(阻)热响应时间作为仪表的热响应时间； 当温度变送器的阶跃热响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的二分之一时，则用温度变送器热响应时间作为仪表的热响应时间；
    14、基本误差：
    仪表的基本误差应不超过热电偶(阻)和温度变送器基本误差的合成误差。
    15、工作环境：
    安装场所等基 温  度 ℃ 相 对 湿 度 ％ 大气压力KPa
    Cx1 -25-+55  5-95 86-106 Cx2  -25-+70 Cx3 -40-+80

    16、取证益览表:
    防 爆 基 别 防 爆 证 号  认 证 机 构
    dⅡBT4 GYB97151 NEPSI
    dⅡBT4    GYB97152 NEPSI
    dⅡCT4 GYB97203 NEPSI
    dⅡCT4  GYB97204 NEPSI
    iaⅡCTT6 GYB99412 NEPSI
    iaⅡCTT6 GYB99413 NEPSI
    (注：NEPSI防爆认证系过佳基仪器仪器仪表防爆安全监督检验站)
  •
    17、选型命名方法：
    W （温度仪表）
     R-热电偶  Z-热电阻
     M镍铬硅-镍硅  N镍铬-镍硅 E镍铬-铜镍 F铁-铜镍 C铜-铜镍 // P铂  C铜
     B（ 温度变送器）
     1-无固定装置2-固定螺纹3-活动法兰4-固定法兰
    5-活络管接头式6-固定螺纹锥形式7-直形管接头式
     2防喷式（接线盒形式）4防爆式
    0-      φ16， 1-φ20，2-φ16高铝质管，3-φ20高铝质管
     典型型号：WZPB-220
