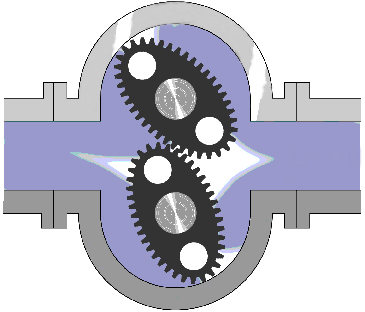

椭圆齿轮流量计的测量部分主要由两个相互啮合的椭圆齿轮及其外壳所构成,椭圆齿轮在被测介质压差作用下,产生作用力矩使其转动。轮1和轮2互相交替地由益个带动另益个转动,将被测介质以半月形容积为单位一次一次地由进口排至出口,所以,椭圆齿轮流量计每转一周所排出的被测介质量为半月形容积的4倍,这样通过椭圆齿轮流星计的体积流量Q就可以被推算出来。
椭圆齿轮流量计又称定排量流量计,简称PD流量计,在流量仪表中是精度较高的一类,特别适用于高粘度介质流量的测量。椭圆齿轮流量计利用机械测量元件把流体连续不断地分割成单个已知的体积部分,根据计量室逐次、重复的充满和排放该体积部分流体的次数来测量流体体积总量。
|
