测量原理

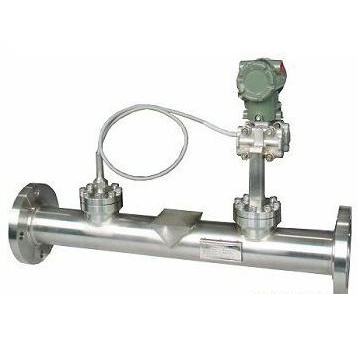

DKS-LX楔形流量计是八十年代开始开始逐步走向实用的一种新型流量计,其检测件是一个V字形楔块(又称楔形节流件),它的圆滑顶角朝下,这样有利于含悬浮颗粒的液体或粘稠液体顺利通过,不会在节流件上游侧产生滞流。因此特别适合在石油、化工等行业中用于体积流量和质量流量的测量。
流体通过楔形流量计时,由于楔块的节流作用,在其上、下游侧产生了一个与流量值成平方关系的差压,将此差压从楔块两侧取压口引出,送至差压变送器转变为电信号输出,再经经专用智能流量积算仪运算后,即可获知流量值。

楔形流量计流量方程:
Cε πD2 2ΔP
qv= m
1-m2 4 ρ
式中:qv —— 流体流量,m3/s
C —— 流出系数;
ε—— 可膨胀性系数;
πD2
m —— 开孔与管道面积比, S1/ ——4
S1 —— 弓型流通面积,m2
D —— 管道内径,m
ΔP—— 差压,Pa
ρ—— 被测介质密度,kg/m3

应用指南
DKS-LX楔形流量计主要用于高粘度食品类如 糖浆、高粘度(重油、渣油、柴油、机油等)、工业煤气(焦炉煤气、高炉煤气、发生炉煤气、城市煤气)、氢气、氮气、空气、水蒸汽、污水液体等介质的流量测量。
产品列表
  • DKS-LX楔形流量计 DKS-LX楔形流量计其检测件是一个V字形楔块(又称楔形节流件),它的圆滑顶角朝下,这样有利于含悬浮颗粒的液体或粘稠液体顺利通过,不会在节流件上游侧产生滞流。因此特别适合在石油、化工等行业中用于体积流量和质量流量的测量。 主要用于高粘度食品类如 糖浆、高粘度(重油、渣油、柴油、机油等)、工业煤气(焦炉煤气、高炉煤气、发生炉煤气、城市煤气)、氢气、氮气、空气、水蒸汽、污水液体等介质的流量测量。
