结构原理:

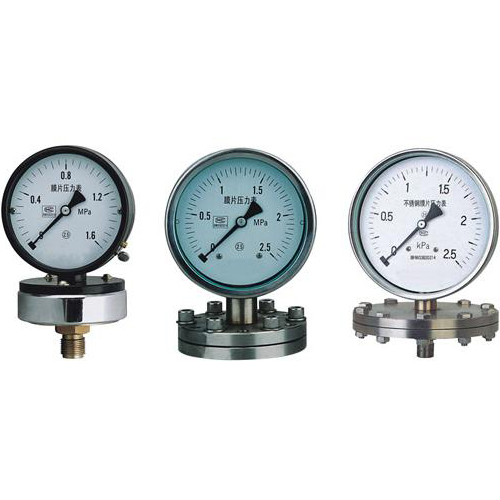

仪表由测量系列（包括法兰接头、波纹膜片）、传动指示机构（包括连杆、齿轮传动机构、指针和度盘）和外壳（包括表壳和罩圈）等组成。仪表外壳为防溅结构，具有较好的密封性，能保护内部机构不受污秽。
仪表的作用原理是基于弹性元件（测量系统上的膜片）变形。在被测介质的压力作用下，迫使膜片产生相应的弹性变形——位移，借助连杆组经传动机构的传动并予放大，由固定于齿轮上的指针将被测值在度盘上指示出来。
技术参数：
·精确度等基：2.5
·使用环境温度：-40~+70°C；相对湿度不大于90%
·温度影响：使用温度偏离20±5°C时，其温度附加误差不大于0.04%/°C
·工作位置：垂直安装
·外壳防护等基：IP64
型号标示：
|
压力表
|
表壳外径
|
类型
|
|
|
YPF
|
铸铝或不锈钢
|
|
|
|
|
100：100mm
|
|
|
150：150mm
|
|
|
|
A：膜片压力表
M20×1.5外螺纹接口
|
|
|
B：不锈钢膜片压力表
M20×1.5外螺纹接口
|
|
|
B-F：法兰不锈钢膜片压力表
25-4.0HGJ突面法兰
|
|
|
|
|
YPF
|
100
|
B
|
|
标度范围、外形尺寸及重量
|
型 号
|
标度范围
|
承压部尺寸D1
|
表壳外径D
|
重量Kg
|
|
YPF-100A
|
0~0.06 0~0.1 0~0.16 0~0.25 0~0.4
0~0.6 0~1 0~1.6 0~2.5 -0.1~0
-0.1~0.06 -0.1~0.15 -0.1~0.3 -0.1~0.5
-0.1~0.9 -0.1~1.5 -0.1~2.4MPa
|
85
|
100
|
1.6
|
|
YPF-100B
YPF-100B-F
|
115
|
|
YPF-150A
|
85
|
150
|
1.8
|
|
YPF-150B
YPF-150B-F
|
115
|
|
YPF-100B
YPF-100B-F
|
0~1.6 0~2.5 0~4 0~6 0~10 0~16
0~25 0~40 -1.6~0 -2.5~0 -4~0 -10~0
-0.8~0.8 -1.2~1.2 - 2~2 -3~3 -5~5
-8~8 -12~12 -20~20KPa
|
160
|
100
|
2.9
|
|
YPF-150B
YPF-150B-F
|
160
|
150
|
3.2
|
|
型 号
|
名 称
|
导压系统
|
表壳材料
|
|
膜片
|
法兰接头
|
密封垫圈
|
|
YPF-100A
YPF-150A
|
膜片压力表
|
Cr15Ni7Mo
（PH15-7Mo）
316（<=40KPa）
|
1Cr18Ni9T
|
丁腈橡胶
|
铸铝
|
|
YPF-100B
YPF-150B
|
不锈钢膜片压力表
|
聚四氟乙烯
|
1Cr18Ni9T
|
|
YPF-100B-F
YPF-150B-F
|
法兰不锈钢膜片压力表
|
