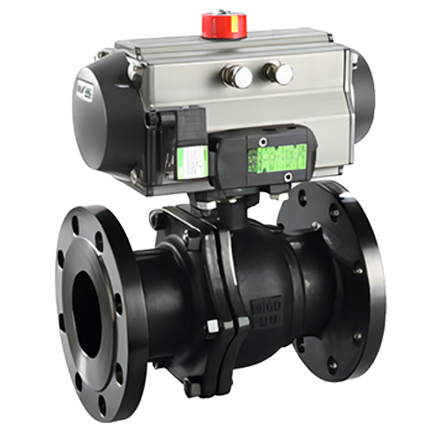

阀门型号：Q641F/Q641H气动铸钢球阀
通径规格：DN15～DN300
结构形式：浮动直通式
阀体材质：铸钢WCB
公称压力：PN16、PN25、PN40
适用温度：-30℃～350℃
应用范围：水、油品、气体、腐蚀性介质等
产品特点：结构紧凑，流通力大，开关迅速，适用范围广
气动铸钢球阀概述：
气动铸钢球阀是由浮动式球阀以及气动执行系统等有关部件构成。这款球阀使用的是硅溶胶精密铸造，其工作的动力使用的是压缩空气来控制球阀的开关。气动铸钢球阀整个的结构比较的紧凑，可以做到开关快捷。同时可以安装电气阀门定位器，在4-20mA的控制信号下，实现管道内物质流量、压力以及温度等参数的自动化控制。
气动铸钢球阀特点：
1、气动铸钢球阀使用的是浮动直通式的物理结构，让管道可以实现统一的直径，保证内部物质几乎没有损失的流经;
2、 Q641F-16C气动球阀使用的是压缩空气作为阀门的驱动动力，不仅能开关阀门，也能去调节管道的流量，总体上可以说操作简单，可靠性也比较好。
3、气动铸钢球阀的控制机构和球阀在连接的时候不用额外的支架以及连接轴。也可以使用不同类别的阀体以及阀座材质，在不同的环境下工作。
4、通过气动铸钢球阀的执行器能选配带电讯号的反馈指示和多种附件。
气动铸钢球阀技术参数：
|
公称通径
|
DN15～DN300(mm)
|
|
公称压力
|
PN1.6、2.5、4.0MPa
|
|
连接形式
|
法兰式连接
|
|
结构形式
|
浮动直通式
|
|
驱动形式
|
压缩空气4-7bar(可带手动)
|
|
动作范围
|
0～90°
|
|
阀芯结构
|
浮动"O"型阀芯
|
|
阀体材质
|
铸钢WCB、不锈钢304、316、316L
|
|
密封材料
|
PTFE、PPL（-30℃-180℃）
|
|
使用介质
|
水、油品、气体、腐蚀性介质等
|
|
控制方式
|
开关式(快速两位切断)、调节型(阀门定位器4～20mA信号)
|
气动铸钢球阀执行结构：
1.双作用：整个的阀门的开关需要借助气源来操作。当通气的时候开启或者是关闭，如果气源出现了问题，阀门开关会处于当前位置。
2.单作用：阀门在开关的时候开关是用气体操作，但是关开的操作是使用的弹簧操作。
3.单作用常闭型：顾名思义就是有气的时候开启，没气的时候关闭，压缩空气出现了故障就会关闭
4.单作用常开型：这种类型和上面的单作用常闭型相反。
5.可选附件：目前这款气动铸钢球阀可以选择的配件有电磁阀、限位开关、空气过滤减压阀、等众多配件。
6.附加功能：主要包含了防爆，以及手动操作。
