品牌：德克森

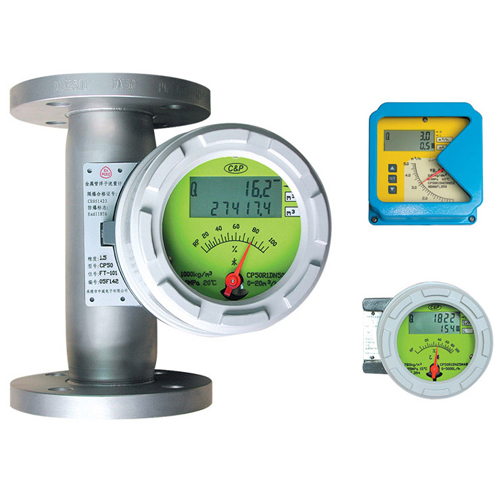

名称：DKS-LZZEXD防爆型金属管浮子流量计

简介：

◆适用于小口径和低流速介质流量测量 ◆工作可靠，维护量小，寿命长 ◆全金属结构 ◆适用于易燃易爆等危险场所 ◆可选二线、电制池、交流供电方式 ◆主要应用于：氢气，沼气，天燃气.....等易燃易爆介质的测量。


  • DKS-LZZEXD防爆型金属管浮子流量计    是采用可变面积式测量原理，用于连续测量封闭管道中的液体和气体的体积流量。金属管浮子流量计具有结构坚固可靠、使用温度范围广、精度高、价格便宜，能适用多种场合的流量测量等特点。本系列为现场智能指示型，有下进上出、左进右出和下进侧出三种安装形式。可广泛用于过防、化工、石油、冶金、电力、环保、医药和轻工业等部门的液体、气体流量测量。

  • ◆测量范围:水（20℃）1-200000 l／h
    ◆空气（20℃，0．1013MPa）0．03－4000m3／h
    ◆参见流量表，特殊流量可订制
    ◆量程比：标准型10：1 特殊型20：1
    ◆精度： 标准型1．5基 特殊型1．0基
    ◆压力等基：标准型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
    ◆特殊型： DN15－DN50 25MPa DN80-DN200 16MPa
    ◆夹套的压力等基为1．6MPa
    ◆特殊型在选型和订货前应与工厂协商
    ◆压力损失：7kPa-70kPa
    ◆介质温度：标准型：－80℃-＋200℃：PTFE：0℃－85℃
    ◆高温型：最高可达400℃
    ◆介质粘度：
    DN15: <5mPa.s(F15.1-F15.3)<30mPa.s(F15.4-F15.8)
    DN25: <250mPFa.s
    DN50-DN150: <300mPa.s
    ◆环境温度：液晶型－30℃－+85℃
    ◆指针型－40℃－+120℃
    ◆连接形式：标准型：DIN2501标准法兰
    ◆特殊型：由用户指定的任意标准法兰或螺纹
    ◆电缆接口：M20＊1．5
    ◆供电电源：标准型24VDC二线制4－20mA（10．8VDC－36VDC）
    ◆交流型：85－265VAC 50HZ
    ◆电池型：3．6V@4AH镍氢电池
    ◆报警输出：上限或下限瞬时流量报警
    ◆标准型：集电基开路输出（最大100mA@30VDC内部阻抗100欧）
    ◆特殊型：继电器输出（触点容量最大5A@250VAC）
    ◆脉冲输出：累积脉冲输出，最小间隔50毫秒
    ◆液晶显示：瞬时流量显示数值范围：0－50000
    ◆累计流量显示数值范围：0－99999999
    ◆防护等基：IP65
    ◆防爆标志：本安型iaⅡCT6 隔爆型dⅡCT6

  • DKS-LZZEXD系列规格：

    通经（mm）

    流量范围

    压力损失kPa

    水L/h*

    空气M3/h*

    水

    空气

    常规型

    防腐型

    常规型，防腐型

    15

    2.5～25

    ---

    0.07～0.7

    6.5

    7.1

    4.0～40

    2.5～25

    0.11～1.1

    6.5

    7.2

    6.3～63

    4.0～40

    0.18～1.8

    6.6

    7.3

    10～100

    6.3～63

    0.28～2.8

    6.6

    7.5

    16～160

    10～100

    0.40～4.0

    6.8

    8.0

    25～250

    16～160

    0.7～7.0

    7.2

    10.8

    40～400

    25～250

    1.0～10

    8.6

    10.0

    63～630

    40～400

    1.6～16.0

    11.1

    14.0

    25

    100～1000

    63～630

    3～30

    7.0

    7.7

    160～1600

    100～1000

    4.5～45

    8.0

    8.8

    250～2500

    160～1600

    7～70

    10.8

    12.0

    400～4000

    250～2500

    11～110

    15.8

    19.0

    40

    500～5000

    ---

    12～120

    10.8

    9.8

    600～6000

    ----

    16～160

    12.6

    16.5

    50

    630～6300

    400～4000

    18～180

    8.1

    8.6

    1000～10000

    630～6300

    25～250

    11.0

    10.4

    1600～16000

    1000～10000

    40～400

    17.0

    15.5

    80

    2500～25000

    1600～16000

    60～600

    8.1

    12.9

    4000～40000

    2500～25000

    80～800

    9.5

    18.5

    100

    6300～63000

    4000～40000

    100～1000

    15.0

    19.2

    150

    20000～100000

    ---

    600～3000

    19.2

    20.3

    型号
    说明
    □
    -□
    □
    /□
    /□
    /□
    /□
    /□
    转换器类型
    A







     指针型转换器，无远传输出
    B
     指针型转换器，24VDC供电，输出4-20mA
    C
     液晶显示转换器，自带锂电池供电
    D
     液晶显示转换器，24VDC供电，输出4-20mA
    E
     指针型转换器，24VDC供电，输出4-20mA，带报警
         输出功能
    公称通径
    15
     15mm
    25
     25mm
    40
     40mm
    50
     50mm
    80
     80mm
    100
     100mm
    150
     150mm
    工作号

     请参照Px页表2选取适用的测量范围对应的工作号
    测量介质
    L
     液体
    G
     气体
    仪表材质
    1
     304不锈钢
    2
     316不锈钢
    3
     304不锈钢外壳，聚四氟乙烯衬里
    4
     特殊材质
    结构形式
    E
     垂直安装型
    F
     水平安装型
    附加结构
    1
     标准结构型
    2
     带保温夹套型
    3
     带气体阻尼型
    4

     高温型（上限250℃）
    5

     高压型
    防爆等基
    N
     不防爆
    A
     本安防爆：ExibⅡCT4(配LB987S安全栅)
    E
     隔爆：ExdⅡBT4
