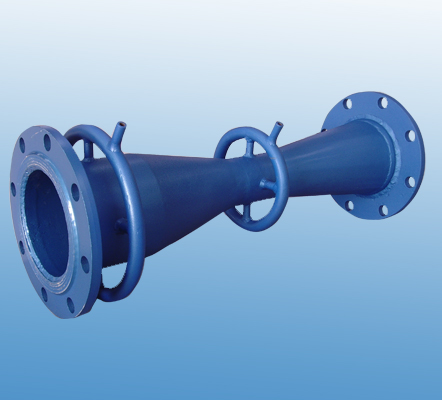

名称:经典式文丘里管流量计

简介:

文丘里流量计用于测量封闭管道中单相稳定流体的流量,常用于测量空气、天然气、煤气、水等流体的流量。

  •
    概述
        DKS-JD经典式文丘里管流量计是按过标GB/T2624-93设计制造,按检定规程JJG640-94检定的。在标准节流装置中,它所要求的上、下游直管道最短、永久压力损失最小、性能稳定、维护方便。因其计算准确、能耗小,已广泛用于石油、化工、电力、冶金行业。
    适用范围
        1、公称直径:50mm≤DN≤1200mm(超过此范围需标定)
                     粗铸收缩段:100mm≤DN≤800mm
                     机械加工收缩段:50mm≤DN≤250mm
                     粗焊铁板收缩段:200mm≤DN≤1200mm
        2、节流孔径比β:0.3≤β≤0.75
                        粗铸收缩段:0.3≤β≤0.75
                        机械加工收缩段:0.4≤β≤0.75
                        粗焊铁板收缩段:0.4≤β≤0.7
        3、雷诺数范围:2×10 5≤ReD≤2×10 6
                       粗铸收缩段:2×10 5≤ReD≤2×10 6
                       机械加工收缩段:2×10 5≤ReD≤2×10 6
                       粗焊铁板收缩段:2×10 5≤ReD≤2×10 6
        4、精度等基:1%   2%
  •  结构形式:

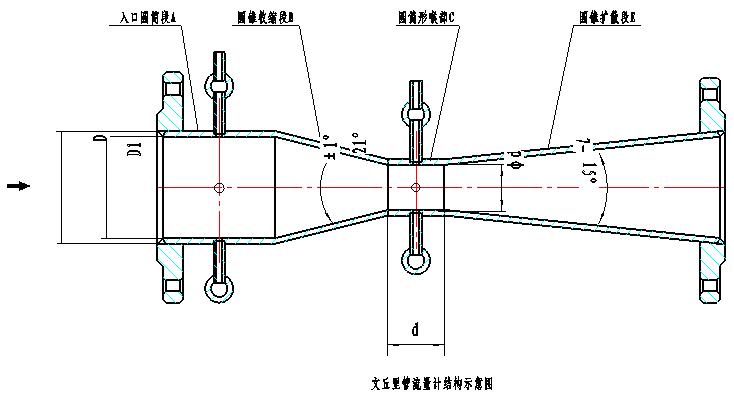

    经典文丘里管的轴向截面见上图。它是由入口圆筒段A、圆锥收缩段B、圆筒形喉部C、圆锥扩散段E组成。圆筒段A的直径为D,其长度等于D;收缩段B为圆锥形,并有21°±1°的夹角;喉部C为直径d的圆筒形,其长度等于d;扩散段E为圆锥形,扩散角7°~15°。
        经典文丘里管的收缩段分三种形式:粗铸收缩段,机械加工收缩段,粗焊铁板收缩段。
        经典文丘里管的上游取压口和喉部取压口做成几个(不少于4个)单独的管壁取压口形式,用均压环把几个单独管壁取压连接起来。当d≥33.3mm时,喉部取压口的直径为4~10mm,上游取压口直径应不大于0.1D;当d≤33.3mm时,喉部取压口直径为0.1d~0.13d,上游取压口的直径为0.1d~0.1D。
  •
