品牌：德克森仪表

名称：文丘里喷嘴流量计

简介：

文丘里喷嘴按过标GB/T2624-93进行设计制造，按JJG640-94进行检定。无需实流标定。文丘里喷嘴所要求上、下游直管段短、压力损失小、性能稳定、维护方便，广泛应用于石油、化工、电力、冶金、污水测量等行业。

  •
    概述
        DKS-WQ文丘里喷嘴流量计按过标GB/T2624-93进行设计制造，按JJG640-94进行检定。无需实流标定。文丘里喷嘴所要求上、下游直管段短、压力损失小、性能稳定、维护方便，广泛应用于石油、化工、电力、冶金、污水测量等行业。

    适用范围
        1、公称直径：65mm≤DN≤500mm
        2、公称压力：PN≤10MPa
        3、孔径比：0.316≤β≤0.775
        4、雷诺数范围：1.5×10 5≤ReD≤2×10 6
        5、精度：１基
  •
    结构形式

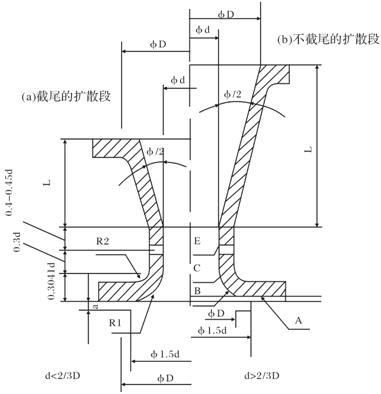

        文丘里喷嘴由收缩段、圆筒形喉部和扩散段组成，其取压方式为上游取压口为角接取压，下游取压口为喉部取压，具体结构见下图。
        文丘里喷嘴扩散段的扩散角Ψ≤30°，扩散段的长度L对流出系数无影响，但影响其压力损失，可以像经典文丘里管一样，把文丘里喷嘴截尾。


  •
