品牌：德克森

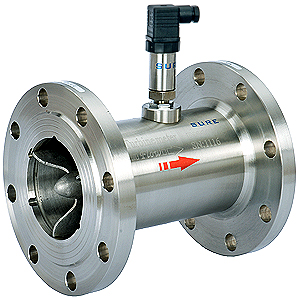

名称：DKS-LWGY涡轮流量传感器/变送器

简介：

◆过际化标准可替代同类进口产品 ◆防腐防锈材质适用于卫生行业 ◆快装式结构易于安装维护 ◆精度高重复性好 ◆高品质涡轮超出常规的量程范围


  • DKS-LWGY涡轮流量传感器/变送器    本身不具备现场显示功能，仅将流量信号远传输出。流量信号可分为脉冲信号或电流信号（4-20mA）；仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用

    1. 高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R
    2. 重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到基高的精确度，在贸易结算中是优先选用的流量计
    3. 输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强
    4. 可获得很高的频率信号（3-4kHz），信号分辨力强
    5. 范围度宽，中大口径可达1:20，小口径为1:10
    6. 结构紧凑轻巧，安装维护方便，流通能力大
    7. 适用高压测量，仪表表体上不必开孔，易制成高压型仪表
    8. 专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等
    9. 可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便


  • DKS-LWGY-N    型传感器：12～24VDC供电，三线制脉冲输出，高电平≥8V，低电平≤0.8V；信号传输距离≤1000米；
    DKS-LWGY-A    型变送器：24VDC供电，二线制4-20mA 输出，信号传输距离≤1000

    技术性能：

    仪表口径及连接方式

    4、6、10、15、20、25、32、40采用螺纹连接

    （15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接

    精度等基

    ±1%R、±0.5%R

    量程比

    1:10；1:15；1:20

    仪表材质

    304不锈钢、316（L）不锈钢等

    被测介质温度（℃）

    -20～＋120℃

    环境条件

    温度－10～+55℃，相对湿度5%～90%，大气压力86～106Kpa

    输出信号

    脉冲频率信号，低电平≤0.8V 高电平≥8V；4-20mA直流电流信号

    供电电源

    +12VDC 、+24VDC（可选）

    信号传输线

    STVPV3*0.3（三线制）；2*0.3（二线制）

    传输距离

    ≤1000m

    信号线接口

    豪斯曼接头

    防爆等基

    非防爆产品

    防护等基

    IP65



    2.测量范围及工作压力


    仪表口径（mm）

    正常流量范围（m3/h）

    扩展流量范围（m3/h）

    常规耐受压力（MPa）

    特制耐压等基（MPa）（法兰连接方式）

    DN 4

    0.04～0.25

    0.04～0.4

    6.3

    12、16、25

    DN 6

    0.1～0.6

    0.06～0.6

    6.3

    12、16、25

    DN 10

    0.2～1.2

    0.15～1.5

    6.3

    12、16、25

    DN 15

    0.6～6

    0.4～8

    6.3、2.5（法兰）

    4.0、6.3、12、16、25

    DN 20

    0.8～8

    0.45～9

    6.3、2.5（法兰）

    4.0、6.3、12、16、25

    DN 25

    1～10

    0.5～10

    6.3、2.5（法兰）

    4.0、6.3、12、16、25

    DN 32

    1.5～15

    0.8～15

    6.3、2.5（法兰）

    4.0、6.3、12、16、25

    DN 40

    2～20

    1～20

    6.3、2.5（法兰）

    4.0、6.3、12、16、25

    DN 50

    4～40

    2～40

    2.5

    4.0、6.3、12、16、25

    DN 65

    7～70

    4～70

    2.5

    4.0、6.3、12、16、25

    DN 80

    10～100

    5～100

    2.5

    4.0、6.3、12、16、25

    DN 100

    20～200

    10～200

    2.5

    4.0、6.3、12、16、25

    DN 125

    25～250

    13～250

    1.6

    2.5、4.0

    DN 150

    30～300

    15～300

    1.6

    2.5、4.0

    DN 200

    80～800

    40～800

    1.6

    2.5、4.0

  • 型    号

    说    明

    DKS-LWGY─

    □

    /□

    /□

    /□

    /□

    /□

    /□

    公

    称

    通

    径

    4













    4mm，标准量程0.04～0.25m3/h，宽量程为0.04～0.4m3/h

    6

    6mm，标准量程0.1～0.6m3/h，宽量轮为0.06～0.6m3/h

    10

    10mm，标准量程0.2～1.2m3/h，宽量程为0.15～1.5m3/h

    15

    15mm，标准量程0.6～6m3/h宽量程为0.4～8m3/h

    20

    20mm，标准量程0.8～8m3/h，宽量程为0.4～8m3/h

    25

    25mm，标准量程1～10m3/h，宽量程为0.5～10m3/h

    32

    32mm，标准量程1.5～15m3/h，宽量程为0.8～15m3/h

    40

    40mm，标准量程2～20m3/h，宽量程为1～20m3/h

    50

    50mm，标准量程4～40m3/h，宽量程为2～40m3/h

    65

    65mm，标准量程7～70m3/h，宽量程为4～70m3/h

    80

    80mm，标准量程10～100m3/h，宽量程为5～100m3/h

    100

    100mm，标准量程20～200m3/h，宽量程为10～200m3/h

    125

    125mm，标准量程25～250m3/h，宽量程为13～250m3/h

    150

    150mm，标准量程30～300m3/h，宽量程为15～300m3/h

    200

    200mm，标准量程80～800m3/h，宽量程为40～800m3/h

    类 型

    N

    +12V供电，脉冲输出，高电平≥8V低电平≤0.8V

    精度等基

    05

    精度0.5基

    10

    精度1.0基

    涡 轮

    类 型

    W

    宽量程涡轮

    S

    标准涡轮

    材 质

    S

    304不锈钢

    L

    316（L）不锈钢

    防 爆

    N

    无标记，为非防爆型

    压力等基

    N

    常规   （参照表2）

    H(x)

    高压   （参照表2）

    注：DN15～DN40常规为螺纹连接，如希望采用法兰连接，请在“公称通径”后加“（FL）”
    例如，选用一台法兰连接式非防爆型涡轮流量计测量水，需要脉冲信号输出，管道为DN40，要求精度0.5基，304不锈钢材质，仪表耐压16MPa测量范围为标准量程，其产品型号应为：DKS-LWGYC-40(FL) /05/S/S/N/H16



  •

    请拨打德克森仪表客服热线 0517-86930968 咨询详情！
