名称:DKS-LMQ超声波明渠流量计

简介:

明渠流量计主要由堰槽(巴歇尔帕歇槽、三角堰、矩形堰、等宽堰)、流量传感器和流量主机构成, 测量明渠内水的流量。广泛应用于农业水利灌溉、河流渠道流量的测量,工厂企业、城市污水处理部门 环境监测系统的污水排放测量,也可用于生活用水及给排水等明渠流量的测量。


  • DKS-LMQ超声波明渠流量计特点:


    1.电源电压220VAC或24VDC

    2.输出信号标准4~20mA可远传2公里

    3.中文背光同屏显示瞬时、累计流量和液位

    4.带操作按键可模拟设置或现场设置

    5.防护等基IP66 静压式IP68 全天候工作

    6.内置芯片温度自动补偿自动过滤虚假测量

    7.带电压浪冲安全自动保护

    8.允许被测介质温度0~+60℃

    9.可选光电隔离RS232/RS485通讯输出

    10.精度高稳定性好抗干扰能力强 断电数据自动保存

    11.支持标准堰槽三角堰、巴歇尔槽、矩形堰、等宽堰

    12.新款电池供电型及数据采集无线传输型也已上市

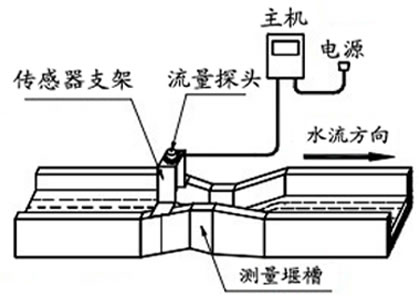

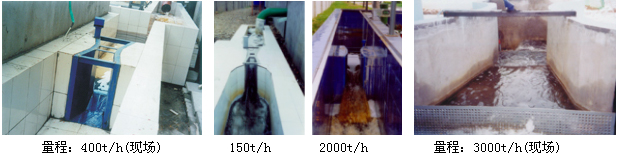

  • 安装示意图

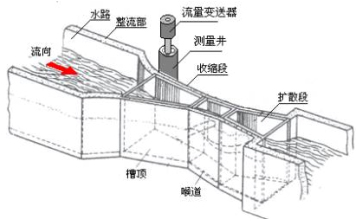

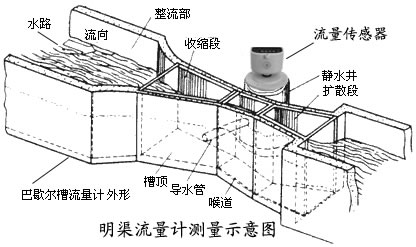

    测量示意图

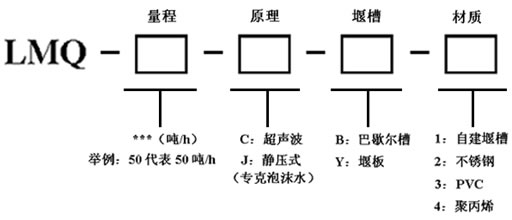

    明渠流量计选型

    用户自制巴歇尔槽
      用户完全可以自制建造巴歇尔槽,只要保证物理尺寸精准就行,材质可以根据自己的实际需要来定,可以是混泥
    土、玻璃硅胶粘合、钢板、PVC板等,但要保证建造的巴歇尔槽不漏水。另外在安装巴歇尔槽时需保证上下游有水位
    差,排水畅通不产生积水和保证巴歇尔槽上游有1到3米的直流段。以下提供常用巴歇尔槽尺寸供参考。
    下表尺寸单位:mm

  •

    主要技术参数:
    量程:20t/h、50t/h、150t/h、400t/h、900t/h、1500t/h、3000t/h、5000t/h、8000t/h、10000t/h
    精度:1.0基
    显示仪表温度:0℃~50℃             介质温度:0℃~+60℃
    传感器温度:-30℃~+60℃              压力:自由流
    流道形式:巴歇尔槽/三角堰板/矩形堰板       防护等基:IP65
    供电电源:220VAC 50HZ              前直段:1~3米
    显示:双窗口,8位LED累计流量和4位LED瞬间流量   消耗功率:≤15W

    巴歇尔槽明渠尺寸要求:

    型   号
    适用渠道(宽×高)mm
    最小流量(t/h)
    最大流量(t/h)
    LMQ—20

    ≥200×250

    0.32

    20
    LMQ—50

    ≥250×300

    0.65

    50
    LMQ—150

    ≥300×500

    2.77

    115
    LMQ—400

    ≥400×650

    5.40

    400
    LMQ—900

    ≥600×800

    9.00

    900
    LMQ—1500

    ≥840×1000

    12.6

    1500
    LMQ—3000

    ≥1200×1000

    45.0

    3000
    LMQ—5000

    ≥1680×1100

    108.0

    5400
    LMQ—8000

    ≥1920×1100

    126.0

    7200

    三角堰板/矩形堰板明渠尺寸要求:
    型号规格
    最大流量(t/h)
    适用渠道(宽×深)
    最高水位(mm)
    LMQ-Y-50
    50

    ≥400×350
    277
    LMQ-Y-80
    80

    ≥500×470
    390
    LMQ-Y-150
    150

    ≥600×570
    484
    LMQ-Y-250
    250

    ≥800×650
    540
    LMQ-Y-500
    500

    ≥800×650
    510
    LMQ-Y-800
    800

    ≥800×850
    655
    LMQ-Y-1000
    1000
    ≥1000×850
    707

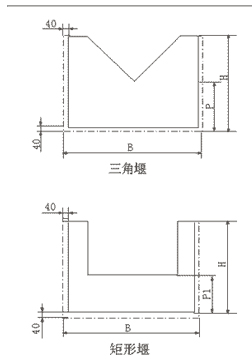

    常用规格堰板明渠流量计尺寸:
    型号规格
    B
    H
    P
    P1
    LMQ-Y-50
    480
    400
    160
    -
    LMQ-Y-80
    580
    460
    160
    -
    LMQ-Y-150
    680
    520
    240
    -
    LMQ-Y-250
    880
    600
    280
    -
    LMQ-Y-500
    880
    680
    -
    250
    LMQ-Y-800
    880
    880
    -
    300
    LMQ-Y-1000
    1080
    880
    -
    350


    土建安装:
    在安装前授先察看地形,进水口必须高于出水口,确保有水位差,出水畅通,这是成功安装巴歇尔槽明渠流量计的关键。

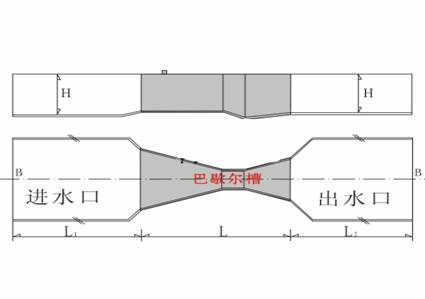

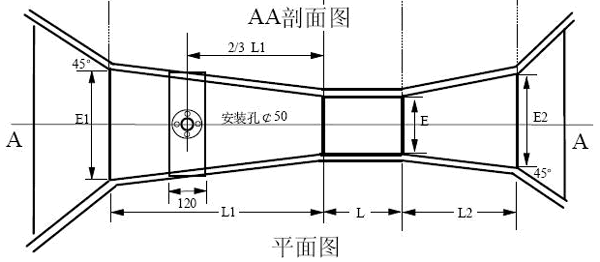

    巴歇尔计量槽模拟图




    常用型号规格明渠流量计安装尺寸(单位:mm)
    型号
    B
    L
    L1
    L2
    H
    LMQ-20
    300
    650
    1500
    1000
    250
    LMQ-50
    380
    750
    2000
    1500
    300
    LMQ-150
    450
    900
    2500
    1800
    500
    LMQ-400
    600
    900
    3000
    2000
    700

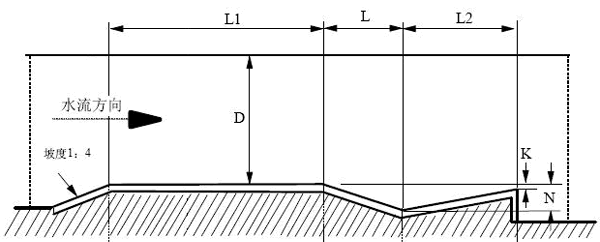

    安装巴歇尔槽的槜关键点
    必须保证巴歇尔槽下游有水位差,排放畅通,不会积水

    DKS智能流量显示仪
    DKS智能流量显示仪是我厂开发的新产品,CPU是采用AT89C52微处理器,在通用软件支持下,能同时对累计流量和瞬间流量进行显示。

    主要特点:
    (1)仪表可同时显示累计流量和瞬间流量。
    (2)可输出标准电流信号4~20mADC.
    (3)断电数据保护功能,数据保留时间十年。
    (4)可带打印输出,定时打印功能(选配)
    (5)可输出累计流量值的脉冲信号(选配)

    主要技术指标:
    (1)输入信号:电流
    (2)供电:220VAC、50HZ、功耗≤10w
    (3)环境温度:0~50℃相对温度:≤85%
    (4)安装尺寸:盘式结构
    (5)仪表尺寸:160×80×130mm
    开孔尺寸:152×76mm
    接线:
    一体型的巴歇尔槽带有RVV护套信号导线20米,如距离较远,用户可自行接长,距离一般在2000米以内,否则应做实地连线试验。

    订货须知:
    在订货时用户必须根据具体测量条件和现场情况进行正确选型:

    订货时须注明:
    1、被测介质的名称。
    2、上限流量和常用流量。
    3、明渠的长、宽和深度尺寸。
    4、进水口和出水口的落差。
    5、输出信号和种类。
    6、其他需要说明的特殊要求。
  •

    请拨打德克森仪表客服热线 0517-86930968 咨询详情!
