当前位置：首页 > 玻璃板液位计

品牌：德克森仪表

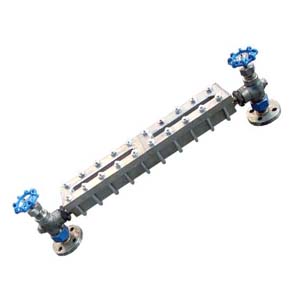

名称：DKS-HG6反射式玻璃板液位计

简介：

玻璃板液位计直接用于各种塔、罐、箱、等容器内介质液位显示。


  • DKS-HG6反射式玻璃板液位计 可直接指示各种塔、罐、箱、等容器内介质液位。

    结构原理：
    根据边通器原理，将容器内介质液位引至外部玻璃板液位计，并从透明玻璃表面读得液位实际高度。 仪表阀杆
    密封填料采用柔性石墨压环，故密封性能更佳。在仪表上下阀内装有安全钢球，当玻璃板因意外破损时，钢球
    能在容器内压力的作用下，自动关闭液流通道，在自动密封作用。

  •

    DKS-HG6反射式玻璃板液位计主要技术参数

    测量范围 300、500、800、1100、1400、1700mm(特殊规格可定做)

    工作压力 2.5/4.0/6.4MPa

    工作温度－20~250摄氏度

    钢球自封压力＞＝0.3MPa

    冲洗、排污口 M18＊1.5（内）

    伴热蒸汽压力＜＝0.6MPa

  • 型号
    规格L（mm)
    图号
    A（B）T25-Ⅰ、Ⅱ
    500～1700
    HG6-1364-80
    A（B）T25-ⅠZ、ⅡZ
    BT64-Ⅰ、Ⅱ
    500～1700
    HG6-1365-80
    BT64-ⅠZ、ⅡZ
    BR40-Ⅰ、Ⅱ
    500～1700
    HG6-1366-80
    BR40-ⅠZ、ⅡZ
    R6-Ⅲ
    304（316）
    HG6-1367-80
    R6-Ⅰ、Ⅱ
    304（316）
    HG6-1368-80
    R-Ⅲ
    304（316）
    HG6-1369-80
    R-Ⅰ、Ⅱ
    304（316）
    HG6-1370-80

    订货须知
    订货单请提供下列数据:
    型号规格、工作压力、工作温度、连接法兰标准
  •

    请拨打德克森仪表客服热线 0517-86930968 咨询详情！
