品牌：德克森仪表

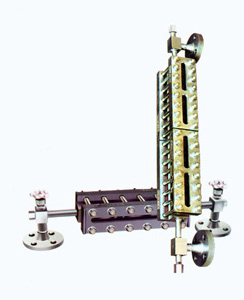

名称：DKS-YSU（UBS）系列双色玻璃板液位计

简介：

用于各工业系统中受压或敞口容器内介质的液位指示，特别是无色透明液体的现场指示。如水、液氨、轻油、液化气等介质的液位测量

产品特点
技术参数
订购选型
资料下载

DKS-YSU（UBS）系列双色玻璃板液位计的使用方法与UB型玻璃板液位计相同，是UB型玻璃板液位计的更新产品。它用于各工业系统中受压或敞口容器内介质的液位指示，特别是无色透明液体的现场指示。如水、液氨、轻油、液化气等介质的液位测量，最理想的选择，对腐蚀性介质的液体测量，用不锈钢材料和F4密封填料格料制造。

特点：

气液相双色时示，观察清晰结构简单，观察直观不渗漏，不堵塞安装方便，维修量少

结构原理：

DKS-YSU（UBS）系列双色玻璃板液位计的双色原理是光线在不同介质中有不同的折射的反射特性，并借助滤色片使这种特性呈某种颜色，从而达到外观液相呈黑色，气相呈红色的双色显示。气液分界基为清晰。锅炉水位计必需在较强电光原照明下，方能显示汽红水绿的颜色。且其结构也比YSU、UBS系列复杂。YSY、UBS系列能在自然光中可将容器内液位显示出气红液黑的特点，由此可知，该液位计既省电，又显示清晰是目前过内直读式最理想的液位计。

测量范围	（安装中心距L）300　500　800　1100　1400　1700。。。。。。3500mmm
工作压力	4.0MPa
联接法兰标准	JB/T82.2-94 DN20 PN4.0,6.3　凸面法兰，其它法兰标准如HGJ、GB、ANSI等，请设计部门或用户注明。
工作温度	<=250摄氏度
伴热蒸汽压力	＜＝0.6MPa
蒸汽夹套接头	G1/1"外螺纹
材质	碳钢、不锈钢

DKS-YSU（UBS）系列双色玻璃板液位计型号规格

型号	规格
YSU－1A　UBS－1	双色透光式玻璃板液位计
YSU－2A　UBS－2	双色透光带蒸汽夹玻璃板液位计
YSU－3A　UBS－3	双色反射式玻璃板液位计
YSU－4A　UBS－4	双色反射带蒸汽夹套玻璃板液位计
YSU－5A　UBS－5	双色防霜式玻璃板液位计
YSU－6A　UBS－6	双色照明式玻璃板液位计

DKS-YSU（UBS）系列双色玻璃板液位计结构区别及特点

　　DKS-YSU（UBS）系列双色玻璃板液位计上下连接法兰从其侧面引出，使玻璃透光总长度接近于液位变化的总量程，因而消除了两边盲区。UBS系列双色玻璃板液位计由上下针形阀同容器连接、针形阀具有切断作用和自动闭锁功能，当位计玻璃板意外破裂时，阀内安全钢球在工艺容器压力（不小于0.2MPa作用下能自动封闭通孔，以防止液体继续外流。

使用须知

双色玻璃板液位计由于经过长途运输，各紧固螺钉可能松动。另外，在定期检修、更换螺栓或玻璃板时，应严格按操作规程进行。

订货须知

订货单请提供下列数据

型号规格、测量范围、介质名称、工作压力、工作温度、材质要求、是否配套供应容器上法兰，螺栓、螺母，阀门及密封垫圈等配件。

请拨打德克森仪表客服热线 0517-86930968 咨询详情！
