品牌：德克森仪表

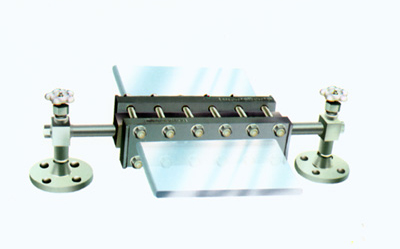

名称：DKS-HG5-1422型防霜式玻璃板液位计

简介：

专为解决测量低温介质的液位而设计

产品特点
技术参数
订购选型
资料下载

DKS-HG5-1422型防霜式玻璃板液位计，在液位测量中，低温（0摄氏度以下）介质能使容器表面结霜，以致霜层覆盖容器的表面。所以用一般的玻璃板液位计测量低温介质的液位是不可能的。防霜式玻璃板液位计专为解决测量低温介质的液位而设计，它可透过防霜翅片清晰地观察到被测介质液位。

结构原理：
利用玻璃板液位计测量介质液位的原理均为连通器。防霜式玻璃板液位计除这一原理外，还根据物理学中温度梯度原理解决防霜问题。即当有一传递温度的材料接触低温源时，离低温源越远的地方，其温度越接近于周围环境温度，这就解决了液位读取问题。HG5型防霜式玻璃板液位计上装有两块透明的有机玻璃翅片就是基于这一原理而设置的，在翅片上即可读得容器的实际液位。在仪表两端针形阀内，装有安全钢球，当玻璃板因意外而损坏时，钢球能在容器压力作用下自动关闭液流通道。起自动启封作用。

测量范围	580　920　1260　1600　1940mm
工作压力	4.0　1.6MPa
联接法兰标准	HG2016－58凸面法兰。当压力为1.6MPa时，法兰连接PN2.5MPa DN20制造。当压力为4.0MPa时法兰连接PN6.4MPa　DN20制造。
工作温度	-160~0摄氏度
钢球自封压力	＞＝0.3MPa
冲洗、排污口	M18*1.5(内)

使用温度与仪表材料点

使用温度	主体材料		翅片高度H（mm）	涂色标志
使用温度	类别	牌号	翅片高度H（mm）	涂色标志
-20~-0	1	20#钢	50	灰
-40~-21	2	16Mn	100	紫
-70~-41	3	90Mn2V	150	深蓝
-160~-71	4	1Cr18Ni9Ti	200	浅蓝

型号规格

产品规格及型号		图　号
防霜液位计1　PN1.6	L＝580	HG5－1422－81－1
	L＝920	HG5－1422－81－2
	L＝1260	HG5－1422－81－3
	L＝1600	HG5－1422－81－4
	L＝1940	HG5－1422－81－5
防霜液位计1　PN1.6	L＝580	HG5－1422－81－6
	L＝920	HG5－1422－81－7
	L＝1260	HG5－1422－81－8
	L＝1600	HG5－1422－81－9
	L＝1940	HG5－1422－81－10
防霜液位计1　PN1.6	L＝580	HG5－1422－81－11
	L＝920	HG5－1422－81－12
	L＝1260	HG5－1422－81－13
	L＝1600	HG5－1422－81－14
	L＝1940	HG5－1422－81－15
防霜液位计1　PN1.6	L＝580	HG5－1422－81－16
	L＝920	HG5－1422－81－17
	L＝1260	HG5－1422－81－18
	L＝1600	HG5－1422－81－19
	L＝1940	HG5－1422－81－20
防霜液位计1　PN1.6	L＝580	HG5－1422－81－21
	L＝920	HG5－1422－81－22
	L＝1260	HG5－1422－81－23
	L＝1600	HG5－1422－81－24
	L＝1940	HG5－1422－81－25
防霜液位计1　PN1.6	L＝580	HG5－1422－81－26
	L＝920	HG5－1422－81－27
	L＝1260	HG5－1422－81－28
	L＝1600	HG5－1422－81－29
	L＝1940	HG5－1422－81－30
防霜液位计1　PN1.6	L＝580	HG5－1422－81－31
	L＝920	HG5－1422－81－32
	L＝1260	HG5－1422－81－33
	L＝1600	HG5－1422－81－34
	L＝1940	HG5－1422－81－35
防霜液位计1　PN1.6	L＝580	HG5－1422－81－36
	L＝920	HG5－1422－81－37
	L＝1260	HG5－1422－81－38
	L＝1600	HG5－1422－81－39
	L＝1940	HG5－1422－81－40

订货须知

订货单请提供下列数据:

型号规格、工作压力、工作温度、连接法兰标准

请拨打德克森仪表客服热线 0517-86930968 咨询详情！
