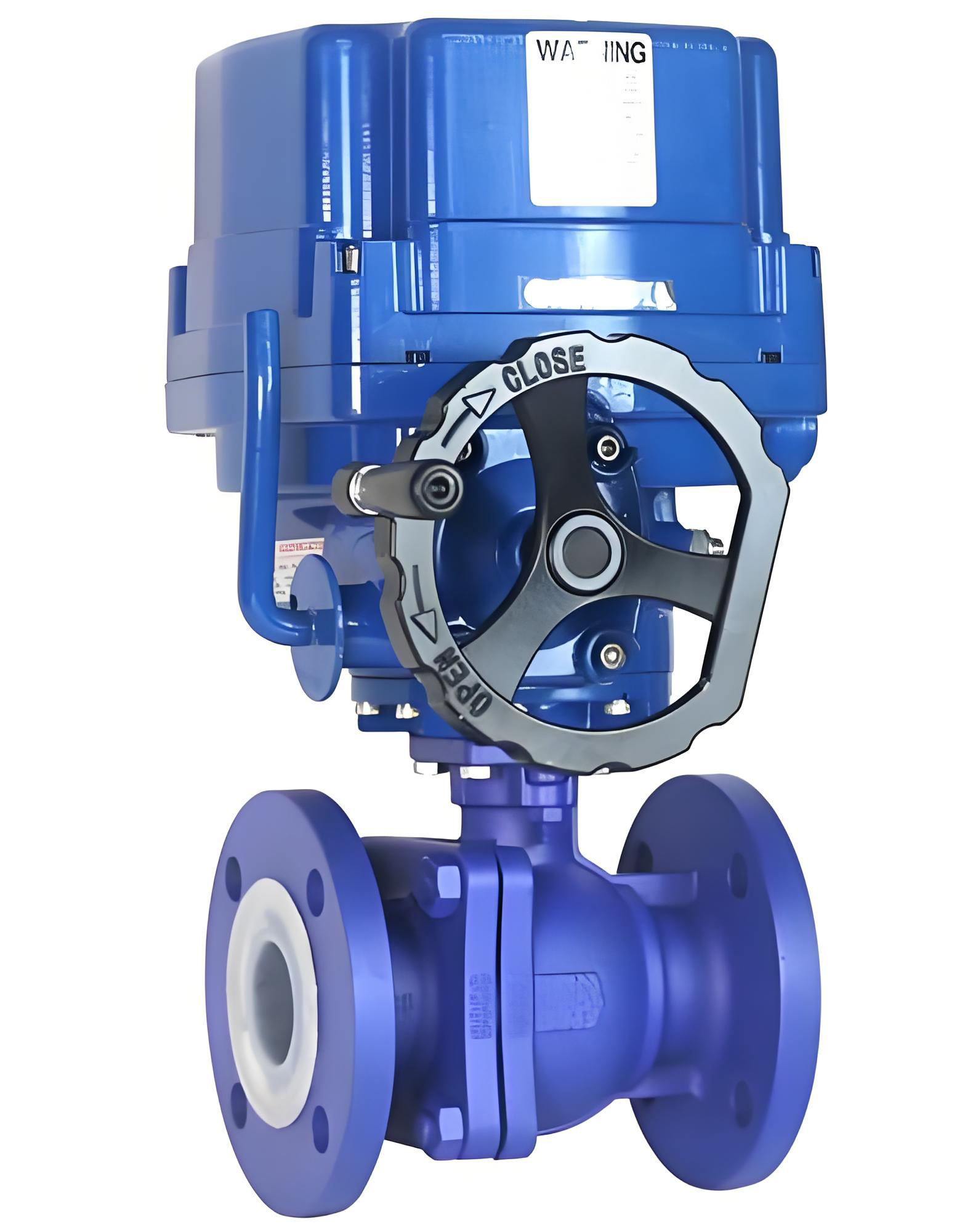

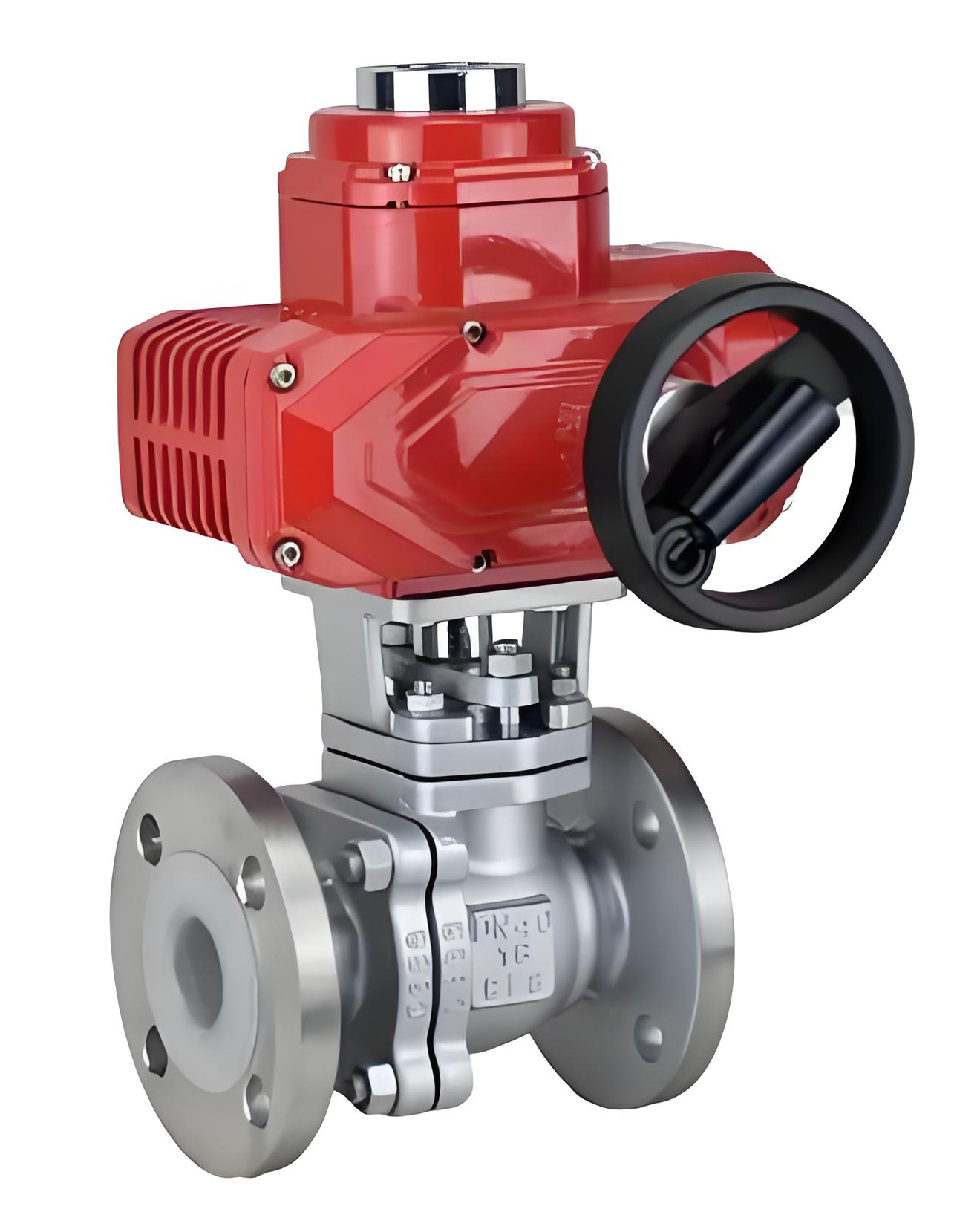

电动铸钢衬氟球阀 电动不锈钢衬氟球阀
阀门型号：Q941F46
通径规格：DN15-DN300
结构形式：浮动直通
阀体材质：铸钢WCB、不锈钢304、不锈钢316
公称压力：PN10、PN16
适用温度：-29～+180℃
应用范围：腐蚀性物质和强酸强碱的流体场景使用
产品特点：密封性比较好，拥有强耐腐蚀性，流通量大，产品质量可靠
电动衬氟球阀简介：
电动衬氟球阀采用特殊成型工艺，阀体内壁和球芯衬氟塑料具有耐酸、碱流体腐蚀的能力，主要用于切断和接通腐蚀性流体在管道，也可用于流量调节和控制目的。而其中的聚四氟乙丙烯(简称F46)正是一种耐腐蚀、耐老化的材料，让这类的阀门更好的适应一些具有高腐蚀性的地方，作为开关或调节的用途使用。
电动衬氟球阀技术参数：
|
公称通径
|
DN15～DN300(mm)
|
|
公称压力
|
PN1.0、1.6MPa
|
|
连接形式
|
法兰
|
|
密封形式
|
O型球型阀芯
|
|
电源电压
|
AC110V、AC220V、AC380V（DC24等）
|
|
适用介质
|
各种腐蚀性化学介质
|
|
阀体形式
|
两段式阀体(浮动球体)
|
|
阀体材质
|
碳钢、不锈钢304、316、316L
|
|
密封材质
|
聚四氟乙烯 泄露量Q 软密封：零泄漏
|
|
适用温度
|
PTFE:-29～+180℃
|
|
驱动形式
|
电控制，有防爆执行器可选，并带手动的装置
|
|
控制方式
|
普通开关型(开关两位模式)、智能调节(4～20mA模拟量信号控制)
|
电动衬氟球阀优点：
1、内衬技术提供了许多优势，例如耐腐蚀，同时提供高性能，防止管道泄漏和无组织排放。
2、防喷阀杆总成，即使在顶工拆卸时也能防止阀杆喷出;
3、分离式球/阀杆连接大大减少侧向载荷，从而延长阀杆密封寿命;
4、正面阀杆密封。PTFEV形填料提供阀杆密封完整性，同时保持低转动扭矩;
5、衬里通过“T”形槽和锁紧槽牢固地锁入机体;完全封装的球和阀杆;
电动衬氟球阀零件材料：
|
零件名称
|
材料
|
|
阀体阀盖
|
WCB+F46
|
304(CF8)+F46
|
316(CF8M)+F46
|
316L(CF3M)+F46
|
|
球体
|
2Cr13+氮化处理+46
|
304+46
|
316+46
|
316L+46
|
|
阀杆
|
2Cr13+46
|
304+46
|
316+46
|
316L+46
|
|
密封圈
|
PTFE、碳素纤维＋PTFE
|
|
密封填料
|
聚四氟乙烯填料
|
电动衬氟球阀使用说明：
(1)这种电动衬氟球阀使用温度**不要大于150℃，处于120℃左右能够大大延迟使用寿命，更好的方式阀门的F46软化以及变形的情况出现。
(2)同时如果说短期温度在150℃到180℃，长期处于150℃之下的话，其实是可以使用PFA这种氟塑料，不过它的价格是比较高的。
(3)使用的时候要控制好负压，因为电动衬氟球阀会因为负压出现鼓出以及脱壳的情况，致使出现各种各样的情况。
(4)还有就是阀内的压力以及压差要把控在规定的范围内。
