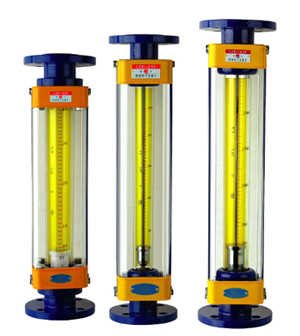

名称： LZB/LZJ系列玻璃转子流量计

简介：

LZB/LZJ系列玻璃转子流量计 广泛应用于化工、石油、轻工、医 药、环保、食品及计量测试、科学 研究等部门，测量单相非脉动流体 (液体或气体)的流量。 LZB/()F/LZJ-()F系列耐腐玻 璃转子流量计有较强的耐腐性能， 可检测酸（氢氟酸除外）、碱、氧 化剂和其它腐蚀性的气体或液体的流量，适用于化工、制药、造纸、污水处理等行业。

  • 概 述
        LZB/LZJ系列玻璃转子流量计 广泛应用于化工、石油、轻工、医 药、环保、食品及计量测试、科学 研究等部门，测量单相非脉动流体 (液体或气体)的流量。
    LZB/()F/LZJ-()F系列耐腐玻 璃转子流量计有较强的耐腐性能， 可检测酸（氢氟酸除外）、碱、氧 化剂和其它腐蚀性的气体或液体的流量，适用于化工、制药、造纸、污水处理等行业。
    外形及安装尺寸
    单位：mm

    通径DN A

    B

    C

    		 D

    E

    		 连接 形式
    4 178 204 230 Φ10 38.5×33(正面) 软管
    6 178 204 230 Φ10 42×33(正面) 软管
    10 178 208 244 Φ12 45×40(正面) 软管
    15 Φ95 Φ65 470 Φ15 4-Φ14 法兰
    25 Φ115 Φ85 470 Φ25 4-Φ14 法兰
    40 Φ145 Φ110 570 Φ40 4-Φ18 法兰
    50 Φ160 Φ125 570 Φ50 4-Φ18 法兰
    80 Φ185 Φ150 660 Φ80 4-Φ18 法兰
    100 Φ205 Φ170 660 Φ100 4-Φ18 法兰
    125 Φ245 Φ210 660 Φ125 8-Φ18 法兰
    150 Φ280 Φ240 660 Φ150 8-Φ22 法兰
    注：法兰标准GB/T9119-2000
    DN(15～50),DN(125～150) PN1.0MPa
    DN(80～100) PN0.6MPa
    原理与结构
        流量计主要由一根自下而上扩大的锥 形玻管和一只随流体流量大小上下移动的 浮子组成（图3）。流体自下而上流经锥 管时，流体动能在浮子上产生的升力S和 流体的浮力A使浮子上升，当升力S与浮力 A之和等于浮子自身重力G时，浮子处于平 衡，稳定在某一高度位置上，锥管上的刻 度指示流体的流量值。
    流量计中浮子读数位置按图2所示:




        LZB/LZB-()F流量计的锥管为光滑内壁管(见图4)，通径 D N 1 5 以上的流量计，浮子通过导杆上下移动，保持稳定； LZJ/LZJ-()F流量计锥管内壁有三条导向凸筋，使浮子保持稳定 (见图5)。通径DN10以下的流量计采用软管连接，配有针形流量 调节阀；通径DN15以上流量计采用法兰连接。

    接触测量流体的零部件材质
    零部件

    型 号
    LZB-4、6、10
    LZB-4F    		 LZJ-6、10
    LZJ-6F、10F    		 LZB-15
    25、40    		 LZJ-15、25
    40、50(F)    		 LZB-50
    80、100    		 LZB-80
    100(F)
    浮 子 1Cr18Ni9Ti
    不锈钢Φ    		 玛 瑙 1Cr18Ni9Ti
    不锈钢    		 外包氟塑料 1Cr18Ni9Ti
    不锈钢    		 外包氟塑料
    基 座 HPb59-1
    黄铜    		 1Cr18Ni9Ti
    不锈钢    		 铸铁内衬 聚丙烯塑料 铸铁内衬 氟塑料* 铸铁内涂 防腐漆 铸铁内衬 氟塑料*
    止 档 聚丙烯塑料 氟塑料 聚丙烯塑料 氟塑料 铸 铁 氟塑料
    密封圈及垫片 丁腈橡胶 氟橡胶 丁腈橡胶 氟橡胶 丁腈橡胶 氟橡胶
    导 杆   1Cr18Ni9Ti
    不锈钢    		   1Cr18Ni9Ti
    不锈钢    		 外包氟塑料
    注：如介质是有机溶剂，订货时请注明。
  • 型号规格及技术参数
    通径 DN (mm) 型Φ 号 测量范围 锥管 长度 (mm) 准确度等基 允许被测流体状态
    水，20℃ 空ΦΦ 气 20℃,101325Pa LZB/LZJ LZB-()F
    LZJ-()F    		 温度(℃) 压力
    (MPa)
    4 LZB-4
    LZB-4F    		 (1～10)L/h
    (1.6～16)L/h
    (2.5～25)L/h

    (16～160)L/h
    (25～250)L/h
    (40～400)L/h

    		 160 2.5 4 -20～+120 ≤1
    6 LZB-6
    LZJ-6
    LZJ-6F    		 (2.5～25)L/h
    (4～40)L/h
    (6～60)L/h    		 (40～400)L/h
    (60～600)L/h
    (100～1000)L/h    		 2.5
    10 LZB-10
    LZJ-10
    LZJ-10F    		 (6～60)L/h
    (10～100)L/h
    (16～160)L/h

    (100～1000)L/h
    (160～1600)L/h
    (250～2500)L/h
    15 LZB-15
    LZJ-15F

    (16～160)L/h
    (25～250)L/h
    (40～400)L/h

    		 (0.25～2.5)m3/h
    (0.4～4)m3/h
    (0.6～6)m3/h    		 350 ≤0.6
    25 LZB-25
    LZJ-25F    		 (40～400)L/h
    (60～600)L/h
    (100～1000)L/h    		 (1～10)m/h
    (1.6～16)m3/h
    (2.5～25)m3/h
    40 LZB-40
    LZJ-40F    		 (0.16～1.6)m3/h
    (0.25～2.5)m3/h    		 (4～40)m3/h
    (6～60)m3/h    		 430
    50 LZB-50
    LZJ-50F    		 (0.4～4)m3/h
    (0.6～6)m3/h    		 (10～100)m3/h
    (16～160)m3/h    		 450
    80 LZB-80
    LZB-80F    		 (1～10)m3/h
    (1.6～16)m3/h    		 (50～250)m3/h
    (80～400)m3/h    		 500 ≤0.4
    100 LZB-100
    LZB-100F    		 (5～25)m3/h
    (8～40)m3/h    		 (120～600)m3/h
    (200～1000)m3/h
    注：特殊流量可定制。
    全不锈钢型LZB-()B/BF LZB-()Bo/BoF
        法兰、浮子、导杆、支承板及螺栓等均为不锈钢1Cr18Ni9Ti，型号为LZB-()B。 接液材质如需选用316，则型号为LZB-()B0，需定做。 如需不锈钢内衬PTFE，则型号为LZB-()BF(316为B0F)，需定做。
    全四氟型(DN3～DN10) LZB-()F4
        基座、浮子、针阀采用聚四氟乙烯(PTFE)。支承板、螺丝等采用不锈钢。
