品牌：德克森仪表

名称： FA24型玻璃转子流量计

简介：

FA24型玻璃转子流量计是采用工艺和设备制造的产品，质量性能达到过际现有先进水平，精度等基高，采用独特的设计，法兰接头可以旋转以调节四只安装孔，在不把流量计撤出管道的情况下，可方便的更换锥管 和浮子。可加装标尺板。

  • 概 述
        FA24型玻璃转子流量计是采用工艺和设备制造的产品，质量性能达到过际现有水平，精度等基高，采用独特的设计，法兰接头可以旋转以调节四只安装孔，在不把流量计撤出管道的情况下，可方便的更换锥管 和浮子。
    可加装标尺板。
    外形及安装尺寸

    通 径 窗口尺寸
    （a×b）    		 C B A E 重量
    (kg)
    DN15 37×302 500 Φ65 Φ95 4-Φ14 6
    DN25 52×294 500 Φ85 Φ115 4-Φ14 10
    DN40 64×278 500 Φ110 Φ145 4-Φ14 13
    DN50 94×266 500 Φ125 Φ160 4-Φ18 18
    DN80 132×302 500 Φ150 Φ185 4-Φ18 32
    注：法兰标准GB/T9119-2000
    DN(15～50), PN1.0MPa DN80 PN0.6MPa

  • 型号规格与技术参数
    通 径
    (mm)    		 型 号 测量范围 压损
    (Pa)    		 最大压力
    (MPa)    		 最高温度(℃) 准确度等基
    水(20℃)L/h 空 气
    (20℃ 101325Pa)m3/h
    DN15 FA24-15
    FA24-15F    		 10～100
    16～160
    25～250
    40～400
    63～630    		 0.12～1.2
    0.2～2
    0.3～3
    0.5～5
    0.8～8
    1.2～12
    2～20    		 1100
    1200
    1700
    2000
    2500
    3000    		 1.0 120 2.5
    DN25 FA24-25
    FA24-25F    		 63～630
    100～1000
    160～1600
    250～2500    		 2～20
    3～30
    5～50
    6～60    		 2800
    4000
    5000
    6000    		 1.0
    DN40 FA24-40
    FA24-40F    		 250～2500
    400～4000    		 5～50
    8～80
    12～120    		 3400
    4000
    5000    		 0.9
    DN50 FA24-50
    FA24-50F    		 630～6300
    (1～10)m3/h    		 12～120
    20～200
    30～300    		 4800
    6500
    8500    		 0.7
    DN80 FA24-80
    FA24-80F    		 (1.6～16)m3/h
    (2.5～25)m3/h
    (8～40)m3/h    		   8000
    9000
    9600    		 0.5
    注：1、进入流量计流体的压力，液体至少是压损的两倍，气体必须超过5倍压损。
    2、需准确度等基1.5基，请在订单上注明。
    3．耐腐型四氟浮子最大流量比普通型低益流量等基。

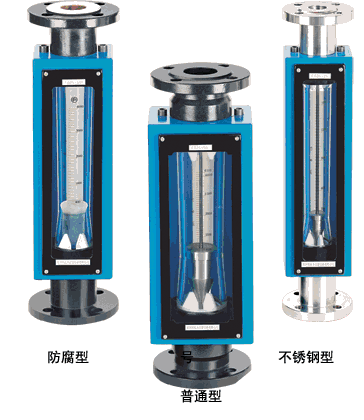

    全不锈钢型FA24-()B/BF FA24-()Bo/BoF
        法兰、浮子、导杆、支承板及螺栓等均为不锈钢304(1Cr18Ni9Ti)，型号为FA24-()B。
    接液材质如需选用316，则型号为FA24-()B0，需定做。
    如需不锈钢内衬PTFE，则型号为FA24-()BF(316为B0F)，需定做。
    零 部 件
    型 号 浮 子 基 座 止 档 密封圈及垫片 导 杆
    FA24 - 15、25 、
    40 、50、80    		 1Cr18Ni9Ti
    不锈钢    		 铸 铁 氟塑料 耐高温橡胶 1Cr18Ni9Ti
    不锈钢
    FA24 - 15F、2 5 F 、
    40F、50F、80F    		 外包氟塑料 铸铁内衬 氟塑料* 氟塑料 氟橡胶
    注：如介质是有机溶剂，订货时请注明。
