品牌:德克森

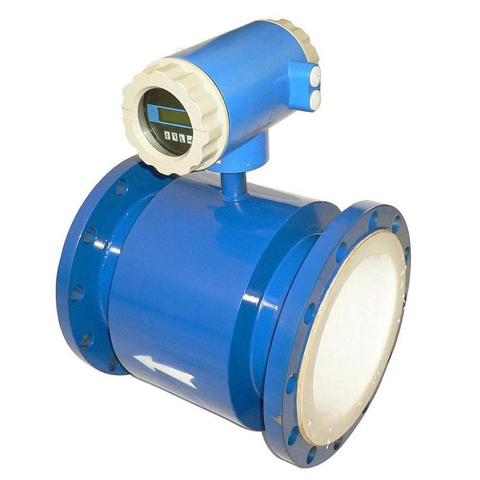

名称:DKS-LDE一体式电磁流量计

简介:

电磁流量计有其独特的优点,因此被广泛应用于化工化纤、食品、造纸、制糖、矿冶,给排水、环保,铁、石油、制药等工业领域中,用来测量各种酸、碱、盐溶液、泥浆、矿浆、纸浆,煤水浆、玉米浆、纤维浆、污水、冷却原水、给排水、盐水、双氧水、啤酒、麦汁、各种饮料、黑液等导电流体介质的体积流量。可根据用户需要进行现场在线修改量程,管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。测量结果与流速分布,流体压力,温度、密度、粘度等物理参数无关。 适用介质:任何导电液体 不适用介质:不导电液体、气体、蒸汽 负压管道无法使用

  • DKS-LDE一体式电磁流量计可显示流体流量,并能输出脉冲,摸拟电流等信号,用于流量的控制和调节如水、污水、泥浆、纸浆、各种酸、碱、盐溶液、食品浆液等。利用恒流低频三值矩形波或双频矩形波励磁,既有矩形波磁场的优点,两只电极沿管径方向穿通壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲劢磁时,将在与测量管轴线垂直的方向上产生益磁通量密度为B的工作磁场转换器将流量信号放大处理后,智能型防腐电磁流量计广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理,水利建设等领域。

    流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响,传感器感应电压信号与平均流速呈线性关系,因此测量精度高。

    测量管道内无阻流件,因此没有附加的压力损失;测量管道内无可动部件,因此传感器寿命基长。

    由于感应电压信号是在整个充满磁场的空间中形成的,是管道载面上的平均值,因此传感器所需的直管段较短,长度为5倍的管道直径。

    传感器部分只有内衬和电基与被测液体接触,只要合理选择电极和内衬材料,即可耐腐蚀和耐磨损。

    DKS-LDE转换器采用国际最新最先进的单片机(MCU)和表面贴装技术(SMT),性能可靠,精度高,功耗低,零点稳定,参数设定方便。点击中文显示LCD,显示累积流量、瞬时流量、流速、流量百分比等。

    双向测量系统,可测正向流量、反向流量。采用特殊的生产工艺和优质材料,确保产品的性能在长时间内保持稳定。

    安装说明

      一、安装地点的选择

          为了使变送路工作可靠稳定,在选择安装地点时应注意以下几个方面的要求:

          ⑴尽量避开铁磁性物体及具有强电磁场的设备(如大电机、大变压器的等),以免磁场影响传感器的工作磁场和流量信号。



          ⑵应尽量安装在干燥通风之处,不宜在潮湿、易积水的地方安装。



       应尽量避免日晒雨淋,避免环境温度高于60℃及相对湿度大于95%



          ⑷选择便于维修,活动方便的地方。



          ⑸流量计应安装在水泵后端,决不能在抽吸侧安装;阀门应安装在流量下游侧。



    二、安装要求



    为了你正确的测量,在选择管道上位置时应注意以下几点要求:


         ⑴传感器既可在直管道上安装,也可以在水平或倾斜管道上安装,但要求二电极的中心连线处于水平状态。

         ⑵介质在安装位置应该满管流动,避免不满管及气体附着在电基上。


         ⑶
    对于液固两相流体,最好采用垂直安装,使被传感器衬里磨损均匀,延长使用寿命。


         ⑷
    流量计安装位置介质不满管时,可采取抬高流量半后端管路的方法,使其满管,严禁在管道最高点和出水口安装流量计。


         ⑸
    修改管道的安装方法: 当介质流速达不到要求时,应当选用较小口径的流量计,这时应使用异径锥管或修改部分管道,使其与传感器同口径,但前后直管段至少须满足: 前直管段≥5DN,后直管道≥2DN(DN为管径)

         ⑹
    前后直管段为流量计前≥5DN,后端≥2DN






  • 主要技术数据:
    整机和传感器技术数据

    执行标准
    JB/T 9248—1999
    公称通径
    15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000
    最高流速
    15m/s
    精确度
    DNl5~DN600
    示值的:±0.3%(流速≥1m/s);±3mm/s(流速<1m/s)
    DN700—DN3000
    示值的±0.5%(流速≥0.8m/S);±4mm/s(流速<0.8m/S)
    流体电导率
    ≥5uS/cm
    公称压力
    4.0MPa
    1.6MPa
    1.0MPa
    0.6MPa
    6.3、10MPa
    DNl5~DN150
    DNl5~DN600
    DN200~DN1000
    DN700~DN3000
    特殊订货
    环境温度
    传感器
    —25℃—十60℃
    转换器及一体型
    —10℃—十60℃
    衬里材料
    聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA
    最高流体温度
    —体型
    70℃
    分离型
    聚氯丁橡胶衬里
    80℃;120℃(订货时注明)
    聚氨酯衬里
    80℃
    聚四氟乙烯衬里
    100℃;150℃(订货时注明)
    聚全氟乙丙烯(F46)
    加网PFA
    信号电极和接地电极材料
    不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂/铱合金、不锈钢涂覆碳化钨
    电极刮刀机构
    DN300—DN3000
    连接法兰材料
    碳钢
    接地法兰材料
    不锈钢1Crl8Ni9Ti
    进口保护法兰材料
    DN65—DNl50
    不锈钢1Crl8Ni9Ti
    DN200~DNl600
    碳钢十不锈钢1Crl8Ni9Ti
    外壳防护
    DNl5~DN3000分离型橡胶或聚氨酯衬里传感器
    IP65或IP68
    其他传感器、——体型流量计和分离型转换器
    IP65
    间距(分离型)
    转换器距离传感器一般不超过100m



     转换器技术数据

    电源

    交流

    85—265V45—400Hz

    直流

    11—40V

    操作键和显示

    按键式

    4个薄膜按键可设定选择全部参数,也可利用PC(RS232)对转换器设定编程;

    3LCD宽视角、宽温、带背光显示;

    1行显示流量值;

    2行显示流量单位;

    3行显示流量百分比、正向总量、反向总量、差值总量、报警、流速。

    磁键式

    2个磁键用于显示参数的选择和复位,利用PC(RS232)对转换器设定编程;

    2LCD宽视角、宽温、带背光显示:

    1:磁键选择:显示流量百分比、正向总量、反向总量、差值总量、报警、流速。

    2行:显示流量。

    内部积算器

    正向总量、反向总量及差值总量。

    输出信号

    单向模拟输出

    全隔离,负载≤600D(20mA)

    上限:0—21mA可选,每档lmA

    下限:0—21mA可选,每档1mA

    正、反向流量输出方式编程。

    双向模拟输出

    下限限制为。或4mA,其他同单向模拟输出。

    双向脉冲输出

    两路输出分别对应正向和反向流量,频率0800Hz,上限1—800Hz可选,每档IHz

    方波或选定脉宽,选定脉宽上限25S,每档1ms

    无源隔离晶体管开关输出,可吸收250mA的电流,耐压35V

    双路报警输出

    可报警(编程)高/低流量、空管、故障状态、正,,反向流量、模拟量超量程、脉冲量超量程、脉冲小信号切除,输出基性可选;



    带隔离保护的晶体管开关输出,可吸收250mA的电流,耐压35V.(与脉冲输出不隔离)

    数字通讯





    RS232RS485HART



    衬里的选择

    衬里材料

    主要性能

    最高介质温度

    适用范围

    体型

    分离型





    聚四氟乙烯(F4)

    是化学性能最稳定的一种塑料,能耐沸腾的盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。

    70℃



    100℃ 150℃ (需特殊订货)

    1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。



    聚全氟乙丙烯(F46)

    F4,耐磨性、抗负压能力高于F4

    同上





    聚氟合乙烯(Fs)

    适用温度上限较聚四氟乙烯低,但成本也较低。

    80℃



    聚氯丁橡胶

    1、有极好的弹性,高度的扯断力,耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀,不耐氧化介质的腐蚀。



    80℃ 120℃ (需特殊订货)

    水、污水、弱磨损性的泥浆矿浆。

    聚氨酯橡胶

    1、耐磨性能基强。

    2、耐腐蚀性能较差。

    80℃

    中性强磨损的矿浆、煤浆、泥浆




    进口保护法兰和接地法兰(或接地环)的选择

    法兰种类

    适 用 范 围

     接地法兰(或接地环)

    适用于非导体管道,如塑料管道,但有接地电基的传感器不需要。

    进口保护法兰

    当介质有强磨损性时选用。

    电极的选择

    电极材料

    耐蚀及耐磨性能

     不锈钢0Crl8Nil2M02Ti

    用于工业用水、生活用水、污水等具有弱腐蚀性的介质,适用于石油、化工、钢铁等工业部门及,市政、环保等领域。

     哈氏合金B

    对沸点以下的一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱,非氧化性盐液的腐蚀。

     哈氏合金C

    能耐非氧化性酸,如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀,也耐氧化性盐类如:FeCu”下或含其他氧化剂的腐蚀,如高于常温的次氯酸盐溶液、海水的腐蚀

    能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀,但如酸中含有氧化剂(如硝酸、Fc++、Cu++)时,则腐蚀大为降低。

    具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外,几乎能耐——切化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁;耐蚀。

    铂/钛合金

    几乎能耐——切化学介质,但不适用于王水和铵盐。

    不锈钢涂覆碳化钨

    用于无腐蚀性,强磨损性的介质。

    注: 由于介质种类繁多,其腐蚀性又受温度、浓度、流速等复杂因素影响而变化,故本表仅供参考。用户应根据实际情况自己做出选择,必要时应做拟选材料的耐腐试验,如挂片试验。


  • 如何正确选型

    仪表的选型是仪表应用中非常重要的工作,有关资料表明,仪表在实际应用中有2/3的故障是仪表的错误选型或错误的安装而造成的,请特别注意。

    ★收集数据

    ①被测流体成份

    ②最大流量、最小流量
    ③最高工作压力
    ④最高温度、最低温度

    电磁流量计的量程Q应大于预计的最大流量值,而正常的流量值以稍大于流量计满量程刻度的50%为宜

    ★最大流量和最小流量必须符合下表中的数

    公称通径(mm)

    可测量流量范围(m3/h

    有效测量流量范围(m3/h

    公称通径(mm)

    可测量流量范围(m3/h

    有效测量流量范围(m3/h

    10

    0.01423.3912

    0.08482.826

    300

    12.7173052

    76.3022543

    15

    0.03187.6302

    0.19086.3585

    350

    17.314154

    103.863461

    20

    0.056613.5648

    0.339211.304

    400

    22.615425

    135.654521

    25

    0.088321.195

    0.529817.6625

    450

    28.626867

    171.685722

    32

    0.144734.7258

    0.868229.9382

    500

    35.338478

    211.957065

    40

    0.226154.2592

    1.356545.216

    600

    50.8712208

    305.210173

    50

    0.353384.78

    2.119570.65

    700

    69.2416616

    415.413847

    65

    0.5970143.28

    3.5819119.39

    800

    90.4421703

    542.618086

    80

    0.9044217.03

    5.4259180.86

    900

    114.4627468

    686.722890

    100

    1.413 339.12

    8.478282.6

    1000

    141.333912

    847.828260

    125

    2.2079529.87

    13.2468441.56

    1200

    203.548833

    122140694

    150

    3.1793763

    19.0755635.85

    1400

    27766467

    166255389

    200

    5.6521356

    33.9121130.4

    1600

    361.886814

    217172345

    250

    8.83132119

    52.98751766

    1800

    457.9109874

    274791562



    流量计的型号说明:

    规格代码

    说明

    企标

    DKS

    德克森

    仪表种类

    LDE

    智能电磁流量计

    仪表种类

    LDM

    普通型电磁流量计

    通径代码

    -XXX

    :100表示DN100,若通径后接I表示插入式,AI表示可调插入式

    电极形式

    -1

    2

    3

    标准固定式

    刮刀式

    可拆卸更换式

    电极材料

    0

    1

    2

    3

    4

    5

    不锈钢

    pt

    哈氏B(HB)

    Ta

    Ti

    哈氏C(HC)

    内衬材料

    3

    4

    5

    6

    7

    8

    9

    氯丁橡胶

    聚胺酯橡胶

    F4

    F46

    F40

    P0

    PPS

    额定压力(MPa)

    -4.0

    1.6

    1.0

    0.6

    0.25

    DN10-80

    DN100-150

    DN200-1000

    DN1100-2000

    DN2200

    工作温度

    E

    H

    <80oC

    <180oC

    接地环

    -0

    1

    无接地环

    有接地环

    防护等基

    0

    1

    IP65

    IP68

    转换器型式

    0

    1

    益体式

    分体式

    通讯

    0

    1

    2

    3

    4

    RS-485

    Hart

    PA总线

    FF总线

    外壳材料

    -0

    1

    碳钢

    不锈钢

    表体法兰

    0

    1

    碳钢

    不锈钢

    安装配对法兰

    0

    1

    不带

    供电电源

    0

    1

    220VAC

    24VDC

    仪表量程

    XXX

    例:(2000)表示20mA对应的槜大流量为2000M3/h
