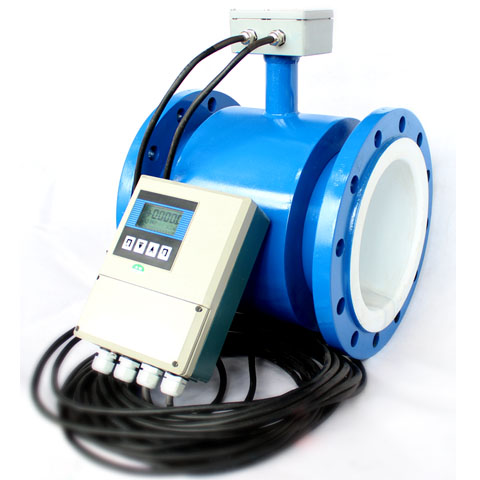

名称:DKS-LDF分体式电磁流量计

简介:

DKS-LDF分体式电磁流量计由传感器和转换器两部分构成,广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理,水利建设、河流疏浚等领域的流量计量。它是基于法拉第电磁感应定律工作的,用来测量电导率大于5μS/cm导电液体的体积流量,是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外,还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。

  • 概述
        DKS-LDF分体式电磁流量计是益种根据法拉电磁感应定律来测量管内导电介质体积流量的感应式仪表,采用单片机嵌入式技术,实现数字励磁,同时在电磁流量计上采用CAN现场总线,属过内授创,技术达到过内领先水平。电磁流量计在满足现场显示的同时,还可以输出4~20mA电流信号供记录、调节和控制用,现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。电磁流量计除可测量一般导电液体的流量外,还可测量液固两相流,高粘度液流及盐类、强酸、强碱液体的体积流量。
    工作原理
        电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料非导磁合金短管。两只电极沿管径方向穿通壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲劢磁时,将在与测量管轴线垂直的方向上产生益磁通量密度为B的工作磁场。此时,如果具有一定电导率的液体流经测量管,将切割磁力线感应出电动势E。电动势E正比于磁通量密度B,测量管内径d与平均流速V 的乘积。电动势E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后,可显示流体流量,并能输出脉冲,摸拟电流等信号,用于流量的控制和调节。
           E=KBdV
    式中:  E――――为电基间的信号电压(V)
               B――――磁通密度(T)
               d――――测量管内径(m)
               V――――平均流速(m/s)
        式中K,d为常数,由于励磁电流是恒流的,故B也是常数,则由E=KBdV可知,体积流量Q与信号电压E成正比,即流速感应的信号电压E与体积流量Q成线性关系。因此,只要测量出E就可确定流量Q,这就是电磁流量计的基本工作原理。
    由E=KBdV可知,被测流体介质的温度、密度、压力、电导率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动(如层流或紊流)就不会影响测量结果的。因此说电磁流量计是一种真正的体积流量计。对于制造厂和用户来说,只要用普通的水实际标定后就可测量其他任何导电流体介质的体积,而不需作任何修正,这是电磁流量计的一突出优点,是其他任何流量计所没有的。测量管内无活动及阻流部件,因此几乎没有压力损失,并具有很高的可靠性。
        1、量程范围确认
        一般工业用电磁流量计被测介质流速发2~4m/s为宜,在特殊情况下,槜低流速应不小于0.1m/s,槜高不大于8m/s。若介质中含有固体颗粒,常用流速应小于3m/s,防止衬里和电极的过分磨擦;对于粘滞流体,流速可选择大于2m/s,较大的流速有助于自动消除电基上附着的粘滞物的作用,有利于提高测量精度。在量程Q已确定的条件下,即可根据上述流速V的范围决定流量计口径D的大小,其值由下式计算:Q=V·π(D/2)2=0.002826VD2

        Q:流量(/h)
        D:管道内径(m)
        V:流速(m/h)

    产品安装及使用

        1、对外部环境的要求
        a、流量计应避免安装在温度变化很大或受到设备高温辐射的场所,若必须安装时,须有隔热、通风的措施。
        b、流量计最好安装在室内,若必须安装于室外,应避免雨水淋浇,积水受淹及太阳曝晒,须有防潮和防晒措施。
        c、流量计应避免安装在含有腐蚀性气体的环境中,必须安装时,须有通风措施。
        d、为了安装、维护、保养、方便,在流量计周围需有充实的安装空间。
        e、流量计安装场所应避免有强磁场及强振动源,如管道振动大,在流量计两边应有固定管道的支座。
        2、对直管段的要求
    为了改善涡流与流场畸变的影响,流量计安装的前、后直管段长度有一定要求,否则会影响测量精度(也可安装整流器,尽量避免在靠近调节阀和半开阀门之后安装)。

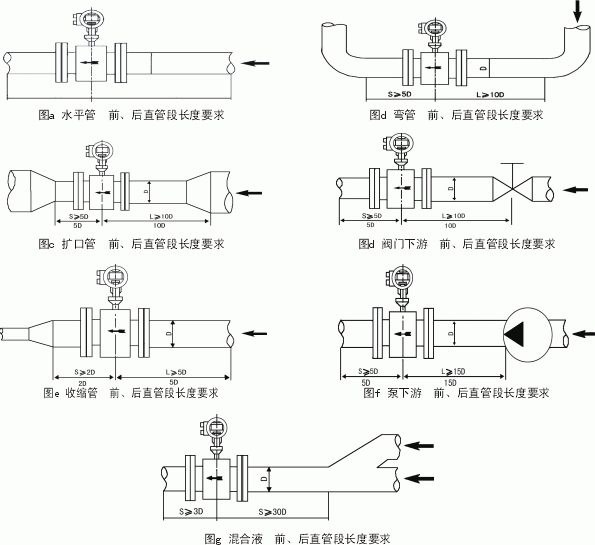

    管道安装类型

    安装示意图式

    标准管道

    前直管道L

    后直管道S

    水平管

    a

    5D

    3D

    弯管

    b

    10D

    5D

    扩口管

    c

    10D

    5D

    阀门下游

    d

    10D

    5D

    收缩管

    e

    5D

    2D

    汞下游

    f

    15D

    5D

    混合液

    g

    30D

    3D

        3.对工艺管道的要求
            流量计对安装点的上、下游工艺管有一定的要求,否则影响测量精度。
        a、上、下游工艺管的内径与传感器的内径相同,并应满足:0.98DN≤D≤1.05DN (式中DN:传感器内径,D:工艺管内径)
        b、工艺管与传感器必须同心,同轴偏差应不大于0.05DN

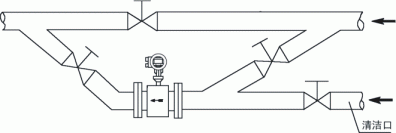

        4、旁通管的要求


    a、 方便流量计的检修     b、 对重污染流体必须安装     c、流体不能停止而流量计需清洗

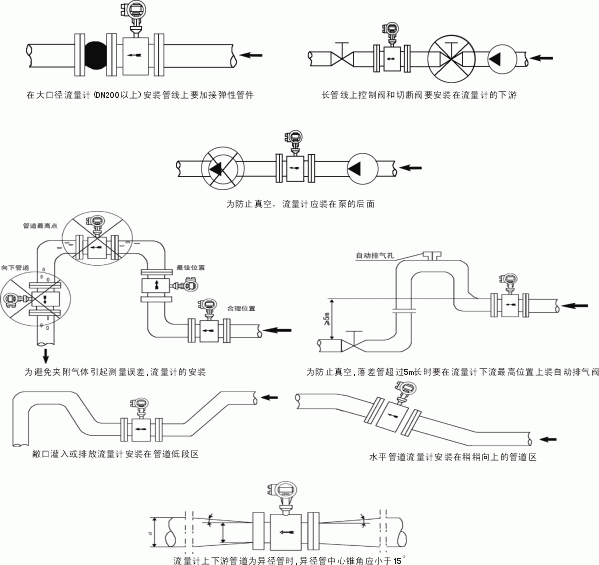

    5、流量计在管线上的安装要求


     6、传感器的接地

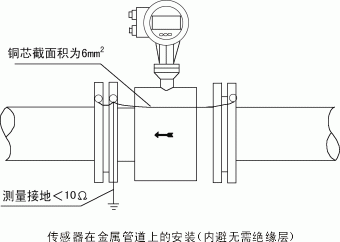

    为了使仪表可靠的工作,提高测量精度,不受外界寄生电势的干扰,传感器应有良好的单独接地线,接地电阻<10Ω。在连接传感器的管道内若涂有绝缘层或是非金属管道时,传感器两侧还应加装接地环。     a、在金属管道上的接地方式:金属管道内避没有绝缘层,按下图接地。

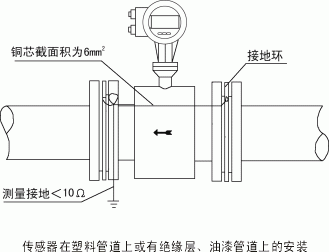

    b、在塑料管道上或有绝缘层、油漆管道上的接地方式:传感器上的两端面应加装接地环,使管内流动的被测介质与大地短接,具有零电位。否则,电磁流量计无法正常工作。(见下图)


    7、传感器在阴极保护管道上的安装
        防护电解腐蚀的管道通常在其内壁和外壁是绝缘的,因此被介质没有接地电位。所以,传感器必须使用接地环。具有阴极防腐蚀保护的管道,传感器与两侧连接管道之间常是绝缘的,所以介质对地是不导通的,安装时要注意下列各点:
    a、接地环要装在传感器的两端面上,他们必须与工艺管道的法兰绝缘,通过接地线2与传感器相连,接地环的材质应能耐介质的腐蚀,制造厂通常提供的       标准材料是不锈钢(1Cr18Ni9Ti)

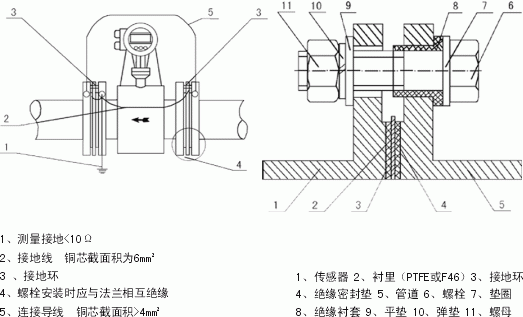

    b、仪表两侧工艺管的法兰应该用截面积为4mm2的铜导线绕过传感器相连,使阴极保护电位与传感器之间隔离。必须要注意,不要连接到传感器上去。   c、法兰连接螺栓必须与工艺管道的法兰绝缘,用户必须自备绝缘材料制造的衬套和垫圈。详见下图示意。

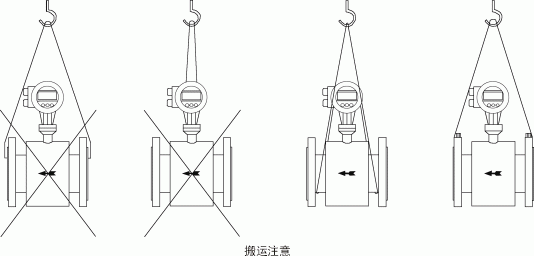

    8、电磁流量计的搬运


    9、流量计安装时注意事项
    a、安装尺寸一定要计算准确,否则容易泄露或安装不上。
    b、流体流向必须与传感器表面上的流向箭头保持一致。
    c、流量计的电极轴线必须近似水平,否则影响测量精度。
    d、传感器两边的法兰必须保持平行否则容易泄露。
    e、为了避免在安装后形成旋涡流动,应保证工艺配管、密封件、流量计同轴连接不能错开。
    f、安装流量计时,严禁在紧靠流量计法兰处电焊施工,以免烧伤流量计衬里。
     g、对不同性质的工艺管道,应采用相应的接地方式(见传感器接地)。
    h、对于腐蚀性介质,最好应垂直安装,被测介质自下往上流动,这样可以避免固体颗粒在流量计管道中沉积,使衬里腐蚀均匀,延长使用寿命。
     i、对于测量管口径大于200mm,为了方便,可采用伸缩头

  • 主要技术数据:
    整机和传感器技术数据

    执行标准
    JB/T 9248—1999
    公称通径
    15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000
    最高流速
    15m/s
    精确度
    DNl5~DN600
    示值的:±0.3%(流速≥1m/s);±3mm/s(流速<1m/s)
    DN700—DN3000
    示值的±0.5%(流速≥0.8m/S);±4mm/s(流速<0.8m/S)
    流体电导率
    ≥5uS/cm
    公称压力
    4.0MPa
    1.6MPa
    1.0MPa
    0.6MPa
    6.3、10MPa
    DNl5~DN150
    DNl5~DN600
    DN200~DN1000
    DN700~DN3000
    特殊订货
    环境温度
    传感器
    —25℃—十60℃
    转换器及一体型
    —10℃—十60℃
    衬里材料
    聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA
    最高流体温度
    —体型
    70℃
    分离型
    聚氯丁橡胶衬里
    80℃;120℃(订货时注明)
    聚氨酯衬里
    80℃
    聚四氟乙烯衬里
    100℃;150℃(订货时注明)
    聚全氟乙丙烯(F46)
    加网PFA
    信号电极和接地电极材料
    不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂/铱合金、不锈钢涂覆碳化钨
    电极刮刀机构
    DN300—DN3000
    连接法兰材料
    碳钢
    接地法兰材料
    不锈钢1Crl8Ni9Ti
    进口保护法兰材料
    DN65—DNl50
    不锈钢1Crl8Ni9Ti
    DN200~DNl600
    碳钢十不锈钢1Crl8Ni9Ti
    外壳防护
    DNl5~DN3000分离型橡胶或聚氨酯衬里传感器
    IP65或IP68
    其他传感器、——体型流量计和分离型转换器
    IP65
    间距(分离型)
    转换器距离传感器一般不超过100m



     转换器技术数据

    电源

    交流



    85—265V45—400Hz

    直流

    11—40V

    操作键和显示

    按键式

    4个薄膜按键可设定选择全部参数,也可利用PC(RS232)对转换器设定编程;

    3LCD宽视角、宽温、带背光显示;

    1行显示流量值;

    2行显示流量单位;

    3行显示流量百分比、正向总量、反向总量、差值总量、报警、流速。

    磁键式

    2个磁键用于显示参数的选择和复位,利用PC(RS232)对转换器设定编程;

    2LCD宽视角、宽温、带背光显示:

    1:磁键选择:显示流量百分比、正向总量、反向总量、差值总量、报警、流速。

    2行:显示流量。

    内部积算器

    正向总量、反向总量及差值总量。

    输出信号

    单向模拟输出

    全隔离,负载≤600D(20mA)

    上限:0—21mA可选,每档lmA

    下限:0—21mA可选,每档1mA

    正、反向流量输出方式编程。

    双向模拟输出

    下限限制为。或4mA,其他同单向模拟输出。

    双向脉冲输出

    两路输出分别对应正向和反向流量,频率0800Hz,上限1—800Hz可选,每档IHz

    方波或选定脉宽,选定脉宽上限25S,每档1ms

    无源隔离晶体管开关输出,可吸收250mA的电流,耐压35V

    双路报警输出

    可报警(编程)高/低流量、空管、故障状态、正,,反向流量、模拟量超量程、脉冲量超量程、脉冲小信号切除,输出基性可选;



    带隔离保护的晶体管开关输出,可吸收250mA的电流,耐压35V.(与脉冲输出不隔离)

    数字通讯





    RS232RS485HART

    衬里的选择

    衬里材料

    主要性能

    最高介质温度

    适用范围

    体型

    分离型





    聚四氟乙烯(F4)

    是化学性能最稳定的一种塑料,能耐沸腾的盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。

    70℃



    100℃ 150℃ (需特殊订货)

    1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。



    聚全氟乙丙烯(F46)

    F4,耐磨性、抗负压能力高于F4

    同上





    聚氟合乙烯(Fs)

    适用温度上限较聚四氟乙烯低,但成本也较低。

    80℃



    聚氯丁橡胶

    1、有极好的弹性,高度的扯断力,耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀,不耐氧化介质的腐蚀。



    80℃ 120℃ (需特殊订货)

    水、污水、弱磨损性的泥浆矿浆。

    聚氨酯橡胶

    1、耐磨性能基强。

    2、耐腐蚀性能较差。

    80℃

    中性强磨损的矿浆、煤浆、泥浆




    进口保护法兰和接地法兰(或接地环)的选择

    法兰种类

    适 用 范 围



    接地法兰(或接地环)

    适用于非导体管道,如塑料管道,但有接地电极的传感器不需要。

    进口保护法兰

    当介质有强磨损性时选用。

    电极的选择

    电极材料

    耐蚀及耐磨性能



    不锈钢0Crl8Nil2M02Ti

    用于工业用水、生活用水、污水等具有弱腐蚀性的介质,适用于石油、化工、钢铁等工业部门及,市政、环保等领域。



    哈氏合金B

    对沸点以下的一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱,非氧化性盐液的腐蚀。



    哈氏合金C

    能耐非氧化性酸,如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀,也耐氧化性盐类如:FeCu”下或含其他氧化剂的腐蚀,如高于常温的次氯酸盐溶液、海水的腐蚀

    能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀,但如酸中含有氧化剂(如硝酸、Fc++、Cu++)时,则腐蚀大为降低。

    具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外,几乎能耐——切化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中耐蚀。

    铂/钛合金

    几乎能耐——切化学介质,但不适用于王水和铵盐。

    不锈钢涂覆碳化钨

    用于无腐蚀性,强磨损性的介质。

    注: 由于介质种类繁多,其腐蚀性又受温度、浓度、流速等复杂因素影响而变化,故本表仅供参考。用户应根据实际情况自己做出选择,必要时应做拟选材料的耐腐试验,如挂片试验。

  • 分体式电磁流量计选型

    1.选型代码:

    型号

    说明

    DKS-LDF—

    -□

    -□

    通径



















    10-2600mm

    组合

    S

    一体型





    电极材料

    M

    不锈钢

    T

    Ti(钛)

    D

    Ta(钽)

    H

    哈氏合金

    P

    Pt

    N

    Ni

    输出方式

    0

    无输出

    1

    4-20mA/1-5KHz

    2

    4-20mA

    衬里材料

    X

    橡胶

    F

    聚四氟乙烯

    P

    聚乙烯

    J

    聚氨酯橡胶

    就地显示

    0

    无就地显示

    1

    就地显示

    通讯方式

    0

    无通讯

    1

    RS485

    2

    RS232

    3

    Mobdus

    4

    Hart

    接地

    0

    无接地环

    1

    有接地环

    2

    有接地电基

    上限流量

    n

    上限流量(量程)m3/h



    例:选用一台就地显示型电磁流量计测量污水,用户管道为DN50,要求橡胶材料衬里,不锈钢电基,420mA输出,无通讯,上限流量为30m3/h。型号应为:DKS-LDF50SM1X10030

    2.测量范围的选择

    公称通径(mm)

    可测量流量范围(m3/h

    有效测量流量范围(m3/h

    公称通径(mm)

    可测量流量范围(m3/h

    有效测量流量范围(m3/h

    10

    0.01423.3912

    0.08482.826

    300

    12.7173052

    76.3022543

    15

    0.03187.6302

    0.19086.3585

    350

    17.314154

    103.863461

    20

    0.056613.5648

    0.339211.304

    400

    22.615425

    135.654521

    25

    0.088321.195

    0.529817.6625

    450

    28.626867

    171.685722

    32

    0.144734.7258

    0.868229.9382

    500

    35.338478

    211.957065

    40

    0.226154.2592

    1.356545.216

    600

    50.8712208

    305.210173

    50

    0.353384.78

    2.119570.65

    700

    69.2416616

    415.413847

    65

    0.5970143.28

    3.5819119.39

    800

    90.4421703

    542.618086

    80

    0.9044217.03

    5.4259180.86

    900

    114.4627468

    686.722890

    100

    1.413 339.12

    8.478282.6

    1000

    141.333912

    847.828260

    125

    2.2079529.87

    13.2468441.56

    1200

    203.548833

    122140694

    150

    3.1793763

    19.0755635.85

    1400

    27766467

    166255389

    200

    5.6521356

    33.9121130.4

    1600

    361.886814

    217172345

    250

    8.83132119

    52.98751766

    1800

    457.9109874

    274791562
