品牌:德克森

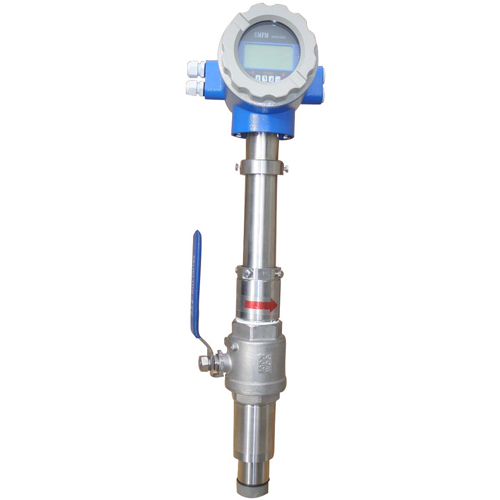

名称:DKS-LDC插入式电磁流量计

简介:

适用介质:导电液体 ; 不适用介质:气体、蒸汽 可测高粘度、低雷诺数流体


  • DKS-LDC插入式电磁流量计
    产品主要特点:

    结构非常简单、牢固、无活动的部件而且使用寿命长;
    测量性能可靠,抗干扰能力较强;
    体积小、重量轻、安装方便、维护量小;
    测量范围大,测量不受温度、密度、压力、粘度、导电率等变化的影响;
    压力损失为零;
    能够在不断流的情况下进行安装、拆卸工作,为用户的检修带来方便;
    较一般电磁流量计的制造成本和安装费用较低,特别适合大口径管道流量测量工作。


    产品主要技术指标:

    流速测量范围:(0.55-10m/s
    测量管道直径:DN300-3000mm
    测量精度:1.49999基;
    工作压力:<1.6MPa
    介质温度:0-80℃;
    耗电功率:<20VA



    产品安装注意事项:

    传感器在安装时,需要注意上游直管段不低于5DD表示管径),下游直管段不低于2D。垂直安装方法介绍:传感器插入管道时应与管道断面的垂直直径夹角小于,适用于测量管道振动小的清洁介质;倾斜安装方法介绍:其传感器的轴线与被测管道的轴线夹角为45°,适用于大管径且测量介质中含有其它杂质的液体流量的测量工作,此种方法安装水阻小,不宜产生缠挂现象。插入式电磁流量计传感器插入点有两种方法:第一种是插入到被测管道的中心轴线上;第二种是插入到管道内壁为管道的0.25D处。传感器的安装介绍:一是清理被测管安装底座的焊渣和毛刺;二是关掉上游流量控制阀门或采用低压供水的方式;三是将球阀安装到底座上,注意球阀的长空腔向上,同时需要注意检查球阀是否能全开全关,将压紧螺纹座、压紧螺母和橡胶密封圈安装到球阀上,松开定位螺母,将传感器插入杆通过球阀插入被测管道中,同时应注意传感器方向标志杆指向应和流体流向相一致,方能提供准确测量。


  • 产品型号:

    DKS-LDC系列

    产品口径:

    DN350 - DN2000

    产品精度:

    ± 1.5%测量值标准 ±1.0%测量值特殊 ± 0.5%测量值高精度

    最低导电率 :

    5μs/cm

    产品测量范围 :

    推荐使用范围: 0.55m/s10m/s连续可调
    最大使用范围:0.22m/s15m/s连续可调

    产品介质温度 :

    -20- +150

    环境温度 :

    -20- +60

    流体压力 :

    ≤ 1.6MPa

    防护等基 :

    传感器   转换器
    IP67
       IP67
    IP68
       IP67

    :

    探头材质为 304不锈钢, 电极材质为316不锈钢,绝缘层为PTFE.

    电气接口 :

    M20×1.5,1/2NPT

    显示方式 :

    标准双线液晶显示 ,可同时显示瞬时和累积流量。

    :

    220VAC 50HZ 24VDC

    防爆等基:

    Exd[ia]iam ll CT5

    产品信号输出:

    1、开关量可设为: 脉冲输出(槜高1000HZ);
    /低流量报警;
    空管报警;
    流量方向示意;
    故障报警;
    2
    、电流输出:4-20mA输出。

    产品组态方式:

    1、通过三个手动键现场组态。
    2
    、通过遥控器现场组态。
    3
    、通过手操器进行现场组态。
    记忆:EEPROM不会消失之记忆体,无需电池保存。

  • 电磁流量计口径及流量的选择

    公称通径(mm)

    可测量流量范围(m3/h

    有效测量流量范围(m3/h

    公称通径(mm)

    可测量流量范围(m3/h

    有效测量流量范围(m3/h

    10

    0.01423.3912

    0.08482.826

    300

    12.7173052

    76.3022543

    15

    0.03187.6302

    0.19086.3585

    350

    17.314154

    103.863461

    20

    0.056613.5648

    0.339211.304

    400

    22.615425

    135.654521

    25

    0.088321.195

    0.529817.6625

    450

    28.626867

    171.685722

    32

    0.144734.7258

    0.868229.9382

    500

    35.338478

    211.957065

    40

    0.226154.2592

    1.356545.216

    600

    50.8712208

    305.210173

    50

    0.353384.78

    2.119570.65

    700

    69.2416616

    415.413847

    65

    0.5970143.28

    3.5819119.39

    800

    90.4421703

    542.618086

    80

    0.9044217.03

    5.4259180.86

    900

    114.4627468

    686.722890

    100

    1.413 339.12

    8.478282.6

    1000

    141.333912

    847.828260

    125

    2.2079529.87

    13.2468441.56

    1200

    203.548833

    122140694

    150

    3.1793763

    19.0755635.85

    1400

    27766467

    166255389

    200

    5.6521356

    33.9121130.4

    1600

    361.886814

    217172345

    250

    8.83132119

    52.98751766

    1800

    457.9109874

    274791562

    型号

    口径



    DKS-LDC

    3502000





    代号

    安装形式



    Y

    一体式

    F

    分体式

    C

    插入式





    代号

    转换器型号

    ZA

    圆形

    ZB

    方形



    代号

    输出信号

    I.4

    420mA

    f

    频率 1KHz

    Rs

    串行通讯(485

    C

    控制输出



    代号

    防爆要求

    N

    无防爆

    EX

    防爆(仅适用于分体式)



    代号

    介质温度

    T1

    ≤65

    T2

    ≤120

    T3

    ≤180(仅适用于分体式)



    代号

    内衬材质

    NE

    氯丁橡胶(≤65

    PTFE

    聚四氟乙烯(≤189

    PVC

    聚氯乙烯(≤70



    代号

    电极材质

    316L

    不锈钢

    HC

    哈氏合金C

    HB

    哈氏合金B

    Ti

    Ta
